Ракета-мишень РМ-5В27А "Пищаль"

Ракета-мишень РМ-5В27А "Пищаль"



Предназначена для обеспечения испытаний ЗРК и ЗРС ближнего и среднего радиусов действия, а также для боевой подготовки подразделений и частей зенитных ракетных войск.

Автономная ракета-мишень РМ-5В27А разработана на базе ЗУР 5В27 (У, Д) в составе ЗРК С-125 "Печора". Ракета-мишень представляет собой двухступенчатую твердотопливную ракету без боевой части и имеет программно-командное бортовое устройство (ПКБУ).

Геометрией корпуса, летно-баллистическими и радиолокационными характеристиками ракета-мишень РМ-5В27А имитирует современные средства воздушного нападения типа СРЭМ, Томахок, Харм, Мартель и др. Возможна имитация парной цели запуском двух ракет-мишеней с интервалом 5 с.

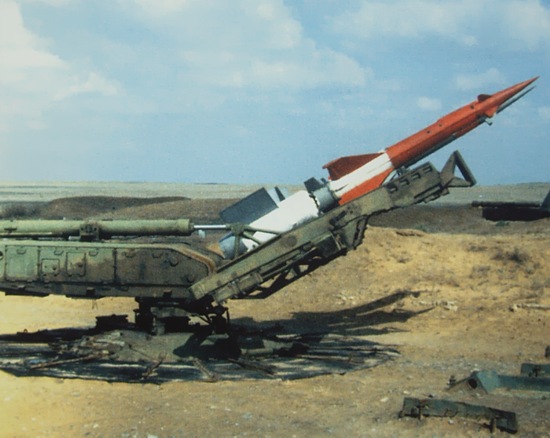

Для запуска РМ-5В27А разработана упрощенная система пуска, состоящая из пусковой установки 5П73 ЗРК С-125, дизельной электростанции 5Е65, пульта оператора ПС2.1241. Станция наведения ЗРК С-125 не используется. Система пуска обеспечивает предстартовую подготовку и последовательный запуск до четырех РМ-5В27А, установленных на ПУ.

Выбор типа траектории осуществляется перед пуском установкой переключателей на лицевой панели ПКБУ через лючок на корпусе ракеты-мишени. В зоне применения в диапазоне дальностей 12 - 30 км и высот 0,2 - 9,0 км пуски ракеты-мишени производятся по программным траекториям; возможен запуск мишени по баллистическим траекториям на дальность до 90 км.

Ракета-мишень оснащена системой самоликвидации, которая обеспечивает ее ликвидацию в разрешенном секторе стрельбы.

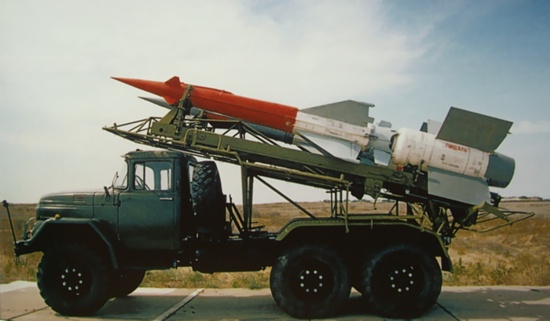

Поставка РМ-5В27А осуществляется в транспортном контейнере. Наземная эксплуатация ракеты-мишени РМ-5В27А идентична эксплуатации базовой ЗУР. Общий срок эксплуатационной годности ракеты-мишени составляет не менее 1,5 лет, но не более оставшихся сроков эксплуатации базовой ЗУР.



Основные характеристики:

Масса (2-й ступени), кг 944 (412)
Длина (2-й ступени), м 5,948 (4,134)
Траектории программные (баллистические):

по дальности, км

12-30 (до 90)

по высоте, км

0,2-9 (до 35)

по времени, с

до 90 (до 180)
Скорость в зоне применения, м/с 900-150
Эффективная поверхность рассеяния, м2 до 0,3
