Полевой телефонный коммутатор П-193М

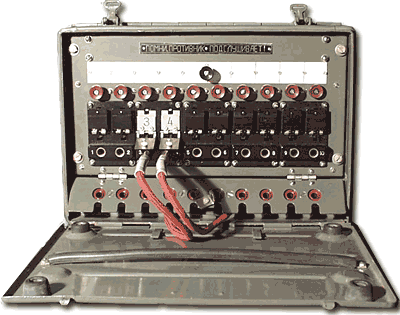

Телефонный коммутатор П-193М



Полевой телефонный индукторный коммутатор П-193М предназначен для оборудования телефонных станций малой емкости.

СОСТАВ КОМПЛЕКТА:

• Коммутатор П-193М - 1 шт.

• Микротелефонная трубка - 1 шт.

• Ручка индуктора - 1 шт.

• Соединительный шнур для подключения второго коммутатора - 1 шт.

• Комплект ЗИП - 1 шт.

• Комплект технической документации - 1 шт.

• Линейный щиток - 1 шт.

• Соединительный кабель ТСКВ 10x2 длиной 25 м. - 1 шт.

• Сумка для переноски коммутатора - 2 шт.

• Чехол для укладки соединительного шнура, кабелей, абонентских шнуров, ЗИП - 1 шт.

• Сумка для укладки и переноски соединительного оборудования - 1 шт.



Электрические характеристики:

- затухание, вносимое коммутатором в разговорную цепь 2-х абонентов, не превышает 0,1 Нп на частоте 800 Гц;

- переходное затухание между двумя любыми разговорными цепями коммутатора, составляет не менее 9 Нп на частоте 800 Гц;

- перекрываемое затухание - до 43.4 дБ (5 Нп).

Режимы работы, емкость станции:

- коммутатор рассчитан на включение десяти 2-х проводных кабельных и воздушных абонентских линий с телефонными аппаратами системы МБ или радиостанциями, схема которых допускает дистанционное управление;

- емкость телефонной станции можно увеличить до 20 абонентов, установив два коммутатора П-193М. Оба коммутатора обслуживаются одним телефонистом;

- абоненты соединяются при помощи шнуров абонентских комплектов;

- схема коммутатора позволяет осуществить циркулярное соединение абонентов;

- дистанционное управление радиостанциями.

Дальность связи:

Дальность приема сигналов вызова по абонентским линиям составляет:

• для кабеля П-275 10-12 км,

• для кабеля П-274 20-25 км,

Электропитание:

- усилитель коммутатора питается от батареи напряжением 9В типа ГБ-10-У-1,3

Масса:

Вес коммутатора без линейного щитка и вводного кабеля - 13 кг.
Вес линейного щитка с вводным кабелем - 9 кг.
Общий вес комплекта 22 кг.


Время развертывания - 6 минут.
