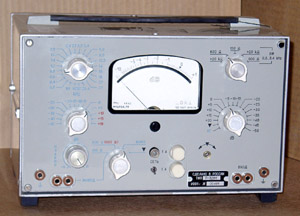

Измерительный прибор П-321М

Измерительный прибор П-321М

Назначение

Измерительный прибор П-321М предназначен для эксплуатационных измерений каналов тональной частоты, предгрупповых трактов и линий связи в диапазоне частот от 0.3 до 32 кГц, а также для измерения уровней сигнала в диапазоне частот от 0.2 до 150 кГц и контрольных проверок на частотах 62 и 101 кГц.

Прибор П-321М может устанавливаться в аппаратных подвижных узлов связи и аппаратных технического обслуживания.

Основные характеристики:

Генератор:

  • Значения фиксированных частот, Гц: 300; 400; 600; 800; 1200; 1400; 1600; 2000; 2400; 2697; 3000; 3404; 5000; 8000; 12306; 14118; 16000; 18113; 20000; 22326; 23400; 32000; 61930; 101050
  • Основная погрешность по частоте + 0.001 Гц
  • Диапазон выходного уровня
  • при нагрузке 600 Ом - 45 ........+18 дБ
  • при нагрузке 150 Ом - 45 ........+ 5 дБ
  • Основная погрешность выходного уровня на частоте 0.8 кГц + 0.3дБ

Измеритель уровня:

  • Диапазон частот от 0.2 до 150 кГц.
  • Диапазон измеряемых уровней - 60 .... +20 дБ,
  • Вход прибора: 600 Ом, 150 Ом, высокоомный.

Питание прибора осуществляется:

  • от сети переменного тока частотой 50 Гц напряжением 220 В;
  • от сети переменного тока частотой 400 Гц напряжением 115 В;
  • от источника постоянного тока напряжением 27 В.



Габаритные размеры прибора 205x255x320мм.
Масса прибора не более 13 кг.
