Станция спутниковой связи Р-440

Станция спутниковой связи Р-440

Станция спутниковой связи Р-440

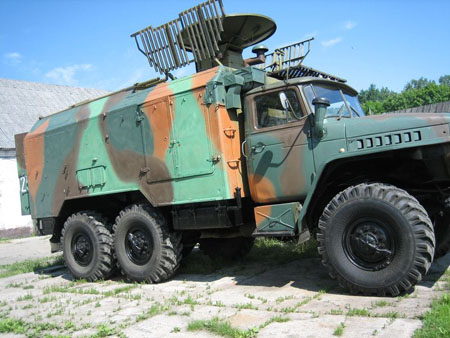

Станция смонтирована на одном автомобиле Урал-375. Кузов аппаратной разделен на 2 отсека. В переднем находится антенное устройство и 2 автономных источника электропитания АБ-8-Т/230М, которые используются при работе попеременно. При длительной работе бензоагрегаты выносятся из отсека с помощью сборно-разборного подъемного устройства.

Тактико-технические данные:

Рабочий диапазон частот:

  • на передачу - 5725...6225 МГц
  • на прием - 3400...3900 МГц

Диапазон частот на передачу и на прием разбит на 10 стволов по 50 МГц каждый. Общее число фиксированных волн - 50000 с шагом 10 кГц.

Номинальная мощность передатчика:

  • При работе одним передатчиком Рном - 130 Вт
  • При работе в режиме сложения мощностей двух передатчиков Рном - 240 Вт
  • Номинальная мощность у облучателя антенны Рном- 190 Вт
  • Обеспечивается плавная регулировка выходной мощности в пределах 0...-10дб
  • Эффективная шумовая температура приемной системы, включая антенно-фидерное устройство при углах места 7° Тш эфф - 520K.
  • Долговременная относительная нестабильность частоты возбудителей и гетеродинов радиоприемного тракта не хуже - 3·10-7

Методы манипуляции ВЧ колебания:

  • ЧТ-200
  • ОФТ

Скорость передачи и приема двоичных сигналов в зависимости от манипуляции несущего колебания

  • ЧТ-200
    • передача - 25...100 Бод 1.2;2.4;4.8;5.2 кБод
    • прием - 25...100 Бод 1.2;2.4;4.8;5.2;48 кБод
  • ОФТ
    • передача - 1.2;2.4;4.8;5.2 кБод
    • прием - 1.2;2.4;4.8;5.2;48;96;144;240;480 кБод
  • С применением ШПС (ОФМ)
    • передача - 25...100 Бод 1.2 кБод
    • прием - 25...100 Бод 1.2 кБод
  • Максимальное количество направлений связи - 2
  • Число направлений связи с применением ШПС - 1
  • Максимальное количество каналов:
    • цифровых телефонных 1.2 кБод - 3
    • телеграфных 100 Бод -2
    • телеграфных служебных (прием/передача) - 1/2 (50 Бод)

Объединение всех указанных каналов определяет информационную группу 4.8 кБод.

  • Максимальное число информационных групп 4.8 кБод - 1
  • Число ЦТФ каналов, сопрягаемых с каналами ТЧ - 2
  • Аппаратура станции обеспечивает:
    • Автоматический поиск сигнала в полосе ±300кГц или ±60кГц.
    • Прием спецсигналов (сигналов ЦБУ,сигналов управления РЛСС)
      • в цифровом потоке
      • на отдельной несущей
      • при использовании метода ШПР (ШПС)
  • Режимы работы Р-440-О
    • Режим временного объединения абонентского и служебного каналов (режим прямой РТР)
    • Режим с обработкой сигналов на РТР
    • Режим помехозащиты
    • Одноканальный телефонный и телеграфный режим
    • Режим проверки ССС на себя по малому шлейфу
  • Характеристика антенного устройства
    • диаметр параболической антенны - 1.5м
    • Поляризация
      на передачу - левовинтовая
      на прием - правовинтовая
    • Gпер - 35 дб
      Gпр - 31.6 дб
    • Ширина диаграммы направленности
      на передачу - 2.6
      на прием - 3.8
    • Максимальное время переориентации антенны при смене РТР в режиме "Программа" - 1мин
  • Электропитание станции осуществляется:
    • от внешней сети 3х- фазного тока напряжениями 380(220)В
    • от собственных бензоэлектрических агрегатов оьеспечивающих 3х-фазный ток напряжением 220В
  • Потребляемая мощность - 8 кВА
  • Экипаж станции - 4 человека
  • Среднее время развертывания с вхождением в связь по служебному каналу - 40 мин

Состав станции:

  • Радиопередающее устройство в составе:
    • выходной усилитель мощности - Н13 (2 шт.)
    • блок сложения мощностей - Н16 (1 шт.)
    • предварительный УМ - УМ-1(2)
  • Возбудитель - А-205М (2 шт.)
  • Блок питания возбудителя - 1НКН-04.03 (2 шт.)
  • Антенное устройство - АК-12 (1 шт.)
  • Входное малошумящее устройство - А302Б (1 шт.)
  • Блок регулировки температуры МШУ А302Б - БРТ (1 шт.)
  • Прибор первых гетеродинов (два гетеродина в блоке)- А304 (1 шт.)
  • Блок частотного разделения сигналов (блок канальных фильтров) - А306 (1 шт.)
  • Приемное устройство - Ц300М (4 шт.)
  • Блок питания приемников - Ц300ПМ (3 шт.)
  • Блок сдвига несущей - А503Б (1 шт.)
  • Блок управления антенной - Н12С (1 шт.)
  • Аппаратура программного наведения - А403 (1 шт.)
  • Блок линейной коммутации - Н18М (1 шт.)
  • Пульт управления - Н15АБ (1 шт.)
  • Аппаратура временного объединения и разделения "Дискрет" в составе моноблоков:
    • А1 (1 шт.)
    • Б1 (2 шт.)
    • Б2 (2 шт.)
    • Б3 (2 шт.)
    • ДАБ5 (1 шт.)
    • П-220/27-г (2 шт.)
  • Аппаратура временного разделения "Рубин-Н" (1 шт.)
  • Аппаратура сопряжения "Браслет-М" в составе блоков:
    • БМБ (1 шт.)
    • БМА (2 шт.)
  • Аппаратура широкополосной радиосвязи (ШПР) - К1М (2 шт.)
  • Аппаратура формализованной служебной связи (АФСС) - "Контур-П2" (1 шт.)
  • Стабилизатор СТС-10/0.5С (1 шт.)
  • Щит питания и электрооборудования - Н502Б (1 шт.)
  • Щит ввода (1 шт.)
  • Радиоприемник "Астра" (1 шт.)
  • Пульт абонентский с блоком коммутации служебных каналов - ПА с БКСК (1 шт.)

Вспомогательное оборудование и контрольно-измерительная аппаратура:



  • Осциллограф С1-67 (1 шт.)
  • Панорамная приставка Н-19 (1 шт.)
  • Блок измерительный Я2М-66 (1 шт.)
  • Радиостанция Р-105М (1 шт.)
  • Телефонный аппарат ТА-57 (1 шт.)
