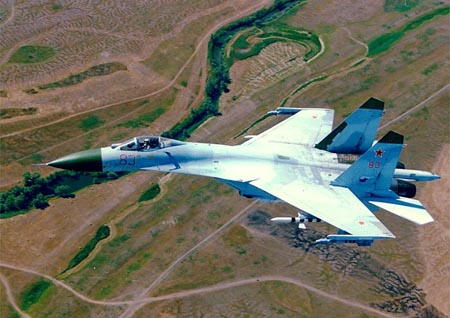

Истребитель-перехватчик Су-27

СУ-27- одноместный, двухдвигательный реактивный истребитель четвертого поколения. Современная аэродинамическая компоновка, высокая тяговооруженность благодаря мощным и экономичным двухконтурным турбореактивным двигателям, большой запас топлива, широкий диапазон высот и скоростей полета, высокоэффективный комплекс радиоэлектронного оборудования, современное управляемое ракетное вооружение обеспечивают его высокую эффективность при перехвате воздушных целей, позволяют ему уверенно вести ближний маневренный воздушный бой, а также дальний ракетный перехват воздушных целей. Опытный самолет СУ-27 совершил первый полет 20 апреля 1981 г.

Самолет выполнен по нормальной балансировочной схеме, имеет интегральную аэродинамическую компоновку с плавным сопряжением крыла и фюзеляжа, образующих единый несущий корпус. Конструкция цельнометаллическая с широким применением титановых сплавов.

Фюзеляж типа полумонокок с круговым поперечным сечением. Носовая часть отклонена вниз. Летчик располагается на катапультируемом кресле К-36ДМ, обеспечивающем аварийное покидание самолета во всем диапазоне высот и скоростей полета. Летчик экипирован высотно-компенсирующим костюмом или высотным морским спасательным комплектом, защитным шлемом и комплектом кислородного оборудования ККО-5.

Самолет оснащен когерентным импульсно-доплеровским радиолокационным прицельным комплексом РЛПК-27 (диаметр антенны 1076 мм, дальность обнаружения цели класса МиГ-21 в передней полусфере 80 — 100 км, в задней полусфере 30 — 40 км, обеспечивает сопровождение на проходе до 10 целей и одновременный пуск УР по двум целям, поиск и сопровождение целей на фоне земли); оптико-электронной прицельной системой, включающей теплопеленгатор и лазерный дальномер (дальность обнаружения цели: в передней полусфере 40 км, в задней полусфере 90 — 100 км), нашлемной системой целеуказания НСЦ-27; аппаратурой приборного наведения по помехозащищенной линии "Бирюза", осуществляющей вывод самолета на цель в директорном режиме по командам с наземного ПУ; электродистанционной аналоговой системой управления (СДУ) с четырехкратным резервированием; системой ограничительных сигналов (СОС) для предотвращения выхода на закритические режимы; катапультным креслом К-36ДМ.

Пилотажно-навигационный комплекс включает информационный комплекс высокоскоростных параметров "ИК-ВСП", автоматический радиокомпас (АРК-19 или АРК-20), радиовысотомер А-38, радиотехническую систему ближней навигации (РСБН). На самолете имеется система автоматического управления.

Радиосвязное оборудование включает УКВ радиостанцию Р-800, КВ радиостанцию Р-864 и аппаратуру записи переговоров. В состав комплекса РЭБ входит станция предупреждения о радиолокационном облучении "Береза", устройства выброса ИК ловушек и диполей. На крайних крыльевых узлах подвески вместо АПУ возможна установка контейнеров станции помех.

Самолеты СУ-27 серийно строятся в г. Комсомольске-на-Амуре с 1982 г. и находятся на вооружении России с 1984 г. В 1991 г. ВВС приняли решение развивать СУ-27 как базовый самолет и на его основе делать и разведчик, и истребитель-бомбардировщик, и постановщик помех, всепогодный перехватчик.

Первой страной закупившей Су-27 стала КНР. Высокие боевые качества самолета доказывает случай, происшедший 13 сентября 1987 г. Патрульный самолет норвежских ВВС Локхид P-3B "Орион" производил наблюдение за группой советских кораблей в нейтральных водах Баренцева моря. Летчику находившегося неподалеку истребителя Су-27 была передана команда выполнить учебный перехват и воспрепятсвовать сбросу буев в воду. Экипаж "Ориона" с целью вытеснения перехватчика из зоны своего патрулирования сблизился с Су-27, пропустил его под себя и стал гасить скорость. Но он не знал, что минимальная скорость Су-27 меньше скорости сваливания "Ориона". Недооценив возможности Су-27, натовский разведчик потерял из поля зрения истребитель. В результате опасного маневрирования машины пришли в соприкосновение: истребитель задел радиопрозрачной законцовкой киля за лопасть вращающегося винта "Ориона", из-за чего произошло их разрушение, и обломки пробили фюзеляж P-3B. "Орион", задымив одним мотором, отвалил в сторону берега. Су-27 благополучно совершил посадку на базовом аэродроме.

Лётно-тактические данные
Экипаж, чел 1
Размах крыла, м 14.7
Угол стреловидности крыла, град 42
Длина, м 21.935
Высота, м 5.932
Площадь крыла, кв.м 62.037
Масса пустого самолёта, кг 16300
Масса нормальная взлётная, кг 22500
Масса максимальная взлётная, кг 30000
Тяга бесфорсажная, кН 149.06
Тяга форсажная, кН 245.16
Масса топлива нормальная, кг 5270
Масса топлива макс., кг 9400
Макс. скорость у земли, км/ч 1380
Макс. скорость на высоте, км/ч 2500
Практическая дальность, км 3680
Максимальная скороподъёмность, м/мин 18000
Практический потолок, м 18500
Динамический потолок, м 24000
Длина разбега без форсажа, м 450
Длина пробега с торм. парашютом, м 700
Макс. эксплуатационная перегрузка 9
Боевая нагрузка, кг 6000
