Оптико-электронная система управления стрельбой корабельной малокалиберной зенитной артиллерии "Ракурс"

Система управления артиллерийской стрельбой "Ракурс" Система управления артиллерийской стрельбой "Ракурс"



Предназначена для управления стрельбой одной или двух артустановок по визуально наблюдаемым воздушным, морским и береговым целям. Кроме того, предусмотрена модификация управления одной артустановкой и одной установкой неуправляемых реактивных снарядов ОЭС. Может использоваться как автономно, так и в составе радиолокационной системы управления стрельбой.

Система "Ракурс" обеспечивает:

- прием целеуказания от радиолокационных средств;

- высокоточное сопровождение целей и выдачу целеуказаний по трем координатам;

- выработку исходных данных для стрельбы по воздушным береговым и морским целям;

- инерционное сопровождение цели по зафиксированным данным;

- выработку полных углов наведения для двух артустановок разного калибра;

В состав системы "Ракурс" входят:

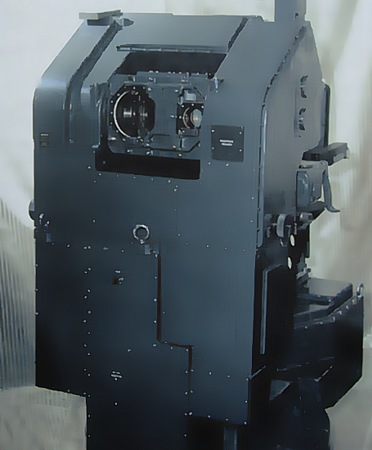

- палубный пост с оптическим каналом со стабилизацией линии визирования и лазерным локатором-дальномером;

- цифровой вычислитель, позволяющий резервировать вычислитель радиолокационной системы управления;

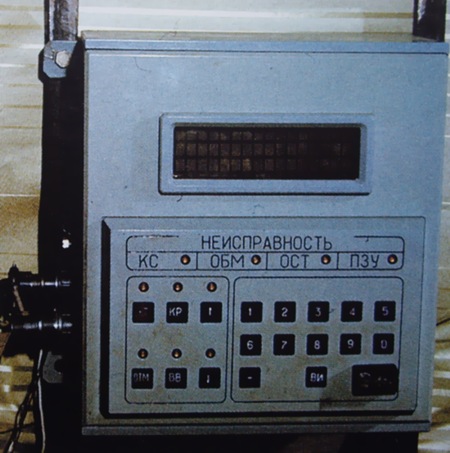

- пульт управления приводами и пульт сопряжения.

При работе система "Ракурс" должна получать данные о качках, курсе и скорости корабля.

Небольшие массогабаритные характеристики системы "Ракурс" позволяют разместить ее на кораблях всех типов - как водоизмещающих, так и с динамическими принципами поддержания.



Основные характеристики:

Масса, кг:

общая (пять приборов)

около 750

палубного поста

около 425
Потребляемая мощность от сети 220 В 400 Гц, кВт около 4
Пределы наведения, град.:

по курсовому углу

±170

по углу места

от -25 до +85
Наведение по курсовому углу и углу места:

максимальная скорость, град./с

60

максимальное ускорение, град./с2

100
Угол поля зрения оптического визира, град. 30 и 7,5
Увеличение оптического визира, крат. 2 и 8
