Корабельный ЗРК коллективной обороны "Риф"

ЗРК "Риф"



Предназначен для поражения самолетов-носителей противокорабельных и противолокационных ракет и постановщиков активных помех прикрытия за пределами зоны самообороны кораблей ордера, отражения массированных налетов средств воздушного нападения - самолетов тактической и палубной авиации, крылатых ракет, в том числе летящих на предельно малых высотах над морской поверхностью, совершающих маневр и в условиях радиопротиводействия.

Система управления ЗРК в пределах рабочего сектора фазированной антенной решетки обеспечивает одновременное сопровождение шести целей и наведение на них двенадцати ракет.

Антенный пост с установленной на нем ФАР поворачивается в направлении отражения налета в пределах 360 градусов. Сопровождение целей и наведение ракет в условиях качек и хода корабля обеспечиваются электронной стабилизацией луча ФАР.

Система управления оснащена аппаратурой функционального контроля, средствами тренировки личного состава, системой регистрации параметров боевой работы.

Зенитная управляемая ракета 48Н6Е - одноступенчатая, твердотопливная. Используется также в ЗРС С-300ПМУ1 ПВО ВВС.

Наведение ракет на цель - командное управление с использованием информации как корабельной системы управления, так и (на конечном участке траектории) бортового радиопеленгатора ракеты ("сопровождение через ракету").

Ракеты поставляются, хранятся и устанавливаются в пусковую установку в герметичных транспортно-пусковых контейнерах) и в течение 10 лет не требуют проверок и регулировок.

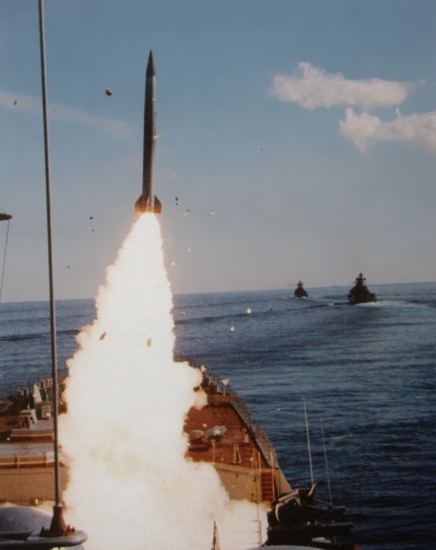

Ракете стартует вертикально с последующим склонением по программе, введенной в пусковой цикл.

При пуске ракета выбрасывается из контейнера пороховой катапультой, а разгонный двигатель запускается в воздухе.

Пусковая установка барабанного типа расположена под палубой корабля. Одна из восьми направляющих каждого барабана находится под пусковым люком. После схода поворотом барабана на линию старта выводится очередная ракета.

Вертикальный подпалубный старт ракет в комплексе "Риф" был применен впервые в практике создания корабельных ЗРК.

В состав пусковой установки входит загрузочное устройство, доставляющее транспортно-пусковые контейнеры с ракетами с палубы корабля в погреб и устанавливающее их на направляющие барабанов.

ЗРК "Риф" получает информацию от корабельных систем целераспределения и целеуказания (имеется режим автономного поиска в секторе ответственности), а также от корабельных датчиков углов качек, курса и скорости корабля.

Зенитный ракетный комплекс "Риф" обладает высоким модернизационным потенциалом.

Использование современных технологий и элементной базы позволяют увеличить энергетический потенциал системы управления, расширить зону поражения, повысить степень автоматизации боевой работы при сокращении массогабаритных характеристик.



Основные характеристики:

Количество одновременно обстреливаемых целей, шт. 6
Количество одновременно наводимых ракет, шт. 12
Максимальная дальность поражения, км:

на высотах 2 км и выше

90

на высоте 25 м и ниже

25
Темп стрельбы, с 3
Площадь помещений для аппаратуры, м2 196
Масса системы управления, т 35
Площадь, занимаемая пусковой установкой, м2 :

при боезапасе 48 ракет

120

при боезапасе 64 ракеты

166
Энергопотребление, кВА 396
