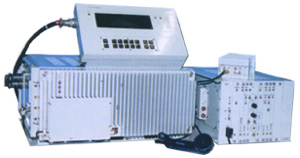

Радиорелейная станция Р-419М

Радиорелейная станция Р-419М



Базовая радиорелейная станция Р-419М является основным элементом для комплектования цифровых радиорелейных станций "Р - 419 МС" и "Р - 419 МС1".

Область применения:
Для организации стационарных или временных линий связи специального назначения; Ведомственной связи.


Технические особенности

  • Работа в жестких условиях эксплуатации;
  • Повышенная мощность передающего устройства позволяет обеспечить дальность связи на одном интервале до 45 км. С использованием специфики рельефа местности, интервал связи может быть увеличен на 30-50%;
  • Автоматический контроль и управление аппаратурой станции обеспечивает встроенная микропроцессорная система;
  • Дистанционное управление аппаратурой станции с пульта управления до 100 метров;
  • Наличие энергозависимой памяти позволяет сохранять установленные ранее режимы работы;
  • Беспоисковое вхождение в сеть и ведение устойчивой связи без подстройки частоты;
  • Оперативная перестройка рабочих частот (не более 2-х секунд);
  • Встречная работа в цифровом режиме на совпадающих частотах с "Р-409" и "Р-419" (с блоком УЦС);
  • Встречная работа в аналоговом режиме на совпадающих частотах с "Р-409" и "Р-419" (с ПЗЗО-6);
  • Аппаратура выполнена с применением современной элементной базы с высокой степенью интеграции;
  • Высокая надежность;
  • Срок службы 15 лет.



Основные характеристики приемопередающего устройства:

Диапазон рабочих частот, МГц

390-645

Количество частот/Шаг сетки частот, кГц

2551/100

Минимальный разнос частот,МГц

35

Линейная скорость передачи,кБит/с

68,544

Мощность передатчика на входе антенно-фидерный тракт, Вт

28 (+6...-6)

Чувствительность приемного устройства,при Кош.1.10-5 в цифровом режиме, дБ мкВ, не хуже

1/17,0

Относительная нестабильность частоты

±3*10-5

Габариты моноблока приемопередатчика, мм

572*535*220

Масса моноблока приемопередатчика, кг, не боле

52

Диапазон рабочих температур, °С

-30 ...+50

Электропитание от сети переменного тока (50 ±5 Гц), В

220±33

Электропитание от сети постоянного тока, В, не более

27 (+2,7...-3,5)

Мощность потребления, не более, Вт

350



Антенное устройство (в зависимости от варианта заказа)

Коэффициент усиления, Дб

10-13/16-18

Масса, кг

5,9±09,6 / 63,5±4,0

Габариты антенны, мм

903*700*215 / 2225*650*1593
