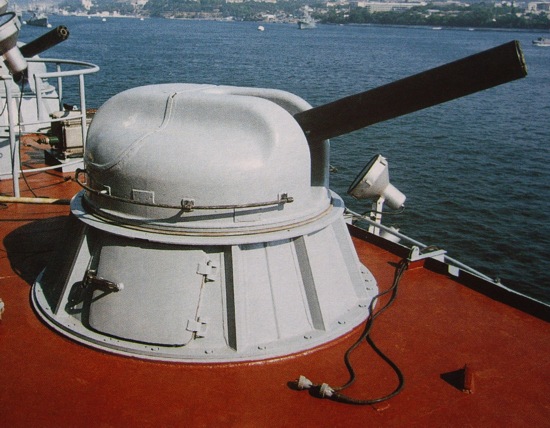

30-мм модернизированный корабельный артиллерийский комплекс АК-630М-МР-123-02
Предназначен для поражения беспилотных и пилотируемых средств воздушного нападения, в том числе и низколетящих ПКР, малоразмерных морских целей, небронированных и легкобронированных береговых целей, а также расстрела плавающих мин.
В состав комплекса входят:
- морская радиолокационная система управления стрельбой MP-123-02;
- артиллерийская установка (АУ) АК-630М;
- 30-мм боеприпас различных видов (осколочно-фугаснозажигательные и осколочно-трассирующие снаряды).
Особенности комплекса:
- возможность его размещения на различных надводных кораблях взамен 30-мм артустановки АК-230, а также на кораблях с динамическими принципами поддержания;
- наличие большого количества боезапаса, готового к автоматической стрельбе (2000 шт.);
- применение в АУ шестиствольного автомата АО-18 с вращающимся блоком стволов и газоотводным двигателем;
- уменьшение в четыре раза силы отдачи АУ;
- увеличение в пять раз технической скорострельности автомата, а также применение в конструкции АК-630М легких сплавов, в том числе в силовых конструкциях, системе подачи боеприпасов и защите;
- дистанционное наведение АУ от РЛС и визирной колонки, а также корректировка огня и тренировка расчетов практическими стрельбами по имитатору целей.
Артустановка башенного типа с вращающимся блоком стволов в кожухе с продольно-поршневым затвором, обеспечивающим принудительную досылку выстрела и экстрацию гильзы; питание ленточное.
Комплекс размещается на надводных кораблях различного водоизмещения проектов 206 MР, 1234, 1241, 956, 1144, 1143, И64, 1155, 1174 и др.
Основные характеристики:
| Калибр, мм |
30 |
| Тип автомата |
один 6 ствольный автомат АО-18 |
| Скорострельность, выстр./мин. |
5000 |
| Начальная скорость снарядов, м/с |
880 |
| Подача боеприпаса на качающуюся часть |
автоматическая, ленточная |
| Заряжание автомата |
унитарное |
| Охлаждение стволов |
наружное |
| Количество личного состава при боевом обслуживании АУ, чел. |
1 |
| Живучесть ствола, выстр. |
1650 |
| Масса комплекса, т |
7 |
| Дальность поражения целей (в том числе низколетящих ПКР), м: |
|
на наклонной дальности
|
до 4000 |
легких надводных целей
|
до 5000 |
| Каналы обнаружения и сопровождения |
радиолокационный и телевизионный |
|
