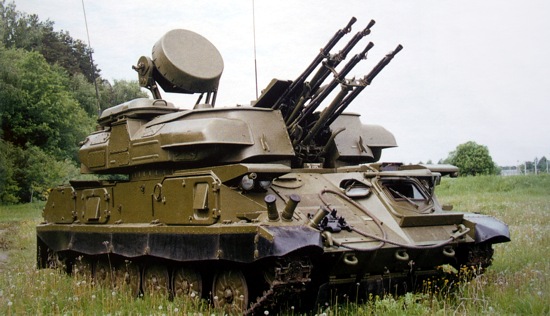

Зенитная самоходная установка "Шилка"

ЗСУ "Шилка"



Предназначена для защиты боевых порядков войск, колонн на марше, стационарных объектов и железнодорожных эшелонов от ударов авиации, вертолетов, крылатых ракет на высотах до 1500 м при наклонной дальности от 200 до 2500 м и скорости полета до 450 м/с. ЗСУ может использоваться также для поражения подвижных и неподвижных наземных целей на дальностях до 2000 м.

В состав ЗСУ "Шилка" входят:

- 23-мм счетверенная автоматическая зенитная пушка АЗП-23-4;

- электрогидравлические силовые следящие приводы;

- радиоприборный комплекс РПК-2М;

- система электропитании;

- гусеничный самоход;

- навигационная аппаратура;

- дневные и ночные приборы наблюдения;

- аппаратура внешней и внутренней связи;

- аппаратура противоатомной защиты.

В состав РПК входят РЛС орудийной наводки, счетно-решающий прибор и визирное устройство.

В любых условиях погоды и видимости с помощью РЛС в ЗСУ автоматически определяются координаты цели, по которым счетно-решающий прибор вырабатывает упрежденные данные для наводки артустановки АЗП-23-4. Автоматическая наводка пушек обеспечивается с помощью силовых гидроприводов. Отличительными особенностями пушечного автомата АЗП-23-4 являются наличие электрической схемы обеспечения стрельбы и принудительного межслойного охлаждения стволов автомата.
Автомат A3П - 23 -4 обеспечивает темп стрельбы около 4000 выстр./мин.

Эффективность стрельбы по самолету, находящемуся в пределах зоны обстрела, составляет от 0,05 до 0,25.

ЗСУ-23-4 имеет боекомплект в количестве 2000 выстрелов (снарядов).

Время перевода ЗСУ из походного положения в боевое - около 5 мин., боевой расчет - 4 чел.

ЗСУ допускает несколько способов наведения пушки на цель и ведения огня. Эти способы и определяют пять режимов боевой работы ЭСУ При работе ЗСУ в первых трех режимах пушка наводится силовыми приводами наведения, включенными в автоматический режим наведения, по данным, поступающим из РПК.

При работе в четвертом и пятом режимах пушка наводится по правой головке (прицел-дублер) визирного устройства с помощью силовых приводов наведения, включенных в полуавтоматический режим наведения или (в пятом режиме) вручную с помощыо маховичков. Управление силовыми приводами наведения в этих режимах производится оператором поиска с помощью блока рукояток Т-55М1 РЛС. В ЗСУ имеется ряд блокировок, срабатывание которых исключает возможность включения силовых приводов наведения и ведения огня. Эти блокировки предусмотрены для обеспечения безопасности экипажа и своих войск при боевой работе ЗСУ. Блокировки установлены так, что включение силовых приводов наведения возможно только при отстопоренных башне и качающейся части АЗП, закрытом люке механика-водителя и закрытой крышке люка звеньесборника.

В зависимости от режимов работы открытие огня производит или командир с рукоятки огня, или оператор поиска с рукоятки блока Т-55М1, либо с помощью спусковой педали.
После принятия в 1962 году ЗСУ-23-4 на вооружение, она прошла несколько модернизаций.

Первая модернизация проходила в течение 1968 -1969 гг., в результате которой повысилась надежностъ эксплуатации установки, улучшились условия обитания для расчета, увеличен ресурс газотурбинного агрегата (ГТА) с 300 до 450 ч. Для наведения РЛС сопровождения на визуально обнаруженную цель в установку был введен командирский прибор наве-дения (КПН). Модернизированная установка получила название ЗСУ-23-4В.

В 1970-1971 гг. проведена модернизация счетно-решающего прибора. Это позволило повысить точность и эффективность стрельбы, надежность автосопровождения цели при увеличении скорости движения установки с 20 до 40 км/ч, увеличить ресурс ГТА с 450 до 600 ч. Установка получила название ЗСУ-23-4В1. В 1971 - 1972 гг. в результате ОКР была повышена живучесть стволов с 3000 до 4500 выстрелов, улучшена надежность РЛС и вновь увеличен ресурс ГТА с 600 до 900 ч. Установка стала называться ЗСУ-23-4М1.

В течение 1977 - 1978 гг в установку был вмонтирован радиозапросчик системы опознавания самолетов "свой - чужой". После этого ЗСУ "Шилка" получила название ЗСУ-23-4МЗ.

В 1978 - 1979 гг проведена следующая модернизация ЗСУ "Шилка" с целью лучшего использования ее в горных условиях, в частности, в боевых порядках в Афганистане, Из установки был исключен РПК, за счет чего увеличен боекомплект снарядов с 2000 до 3000 шт., введена аппаратура ночного видения для ведения стрельбы ночью по наземным целям. Модернизированная установка под названием ЗСУ-23-4М2 оказалась эффективной при ведении боевых действий в горных условиях Афганистана.

В ходе дальнейшей модернизации в установку внедряются радиолокационная и оптиколокационная системы управления огнем, телекодовая аппаратура обмена информацией с командирским пунктом управления. Радиолокатор и основная аппаратура установки переведены на современную элементную базу и цифровую обработку сигналов, усовершенствованы узлы и механизмы базового самохода.

ЗСУ превращается в зенитный ракетно-пушечный комплекс.

Вероятность поражения цели ЗСУ увеличивается (с 1 0,12 до 0,55 - 0,6, а каждая установка получила возможность принимать целеуказание по телекодовому каналу связи с командирского пункта управления.



Основные характеристики:



ЗСУ-23-4

ЗСУ-23-4М1

ЗСУ-23-4М2

Дальность обнаружения цели типа МиГ-17, км

12

12

-

Дальность автоматического сопровождения цели типа МиГ, км

10

10

-

Основной способ наведения пушек на цель

с использованием РПК

с использованием РПК

с использованием оптического прицела и ПНВ

Зона обстрела воздушных целей, м:







по дальности

200-2500

200-2500

200-2500

по высоте

50-2000

50-2000

50-2000

Дальность поражения наземных целей, м

до 2000

до 2000

до 2000

Вероятность поражения самолета

0,05-0,20

0,05-0,30

-

Максимальная скорость поражаемых целей, м/с

450

450

-

Время реакции ЗСУ, с

20

20

20

Время развертывания (свертывания), мин.

3-5

3-5

3-5

Возможность стрельбы в движении пушечным вооружением

имеется

имеется

имеется

Максимальная скорость движения ЗСУ, км/ч

50

50

50

Масса. ЗСУ, т

21

21

21

Расчет, чел.

4

4

4

Год принятия на вооружение

1962

1973

1979
