Радиопрозрачные укрытия РПУ 63У6Е, 64У6Е

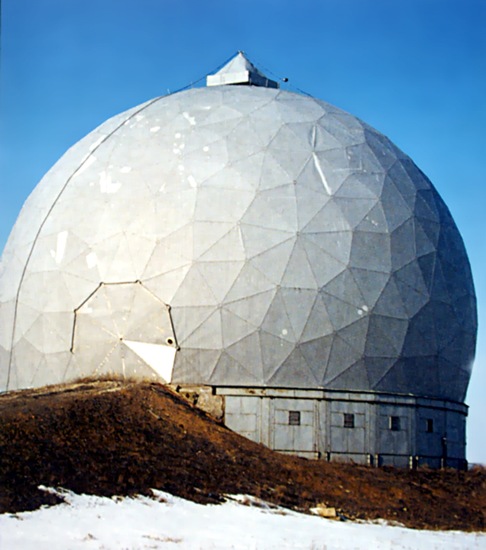

РПУ 63У6Е

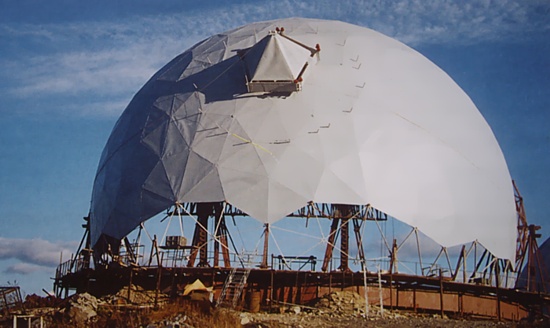

РПУ 64У6Е

Предназначены для защиты антенных систем радиолокационных станций (комплексов) сантиметрового, дециметрового (РПУ 63У6Е) и метрового (РПУ 64У6Е) диапазонов волн от воздействия метеорологических факторов и улучшения условий эксплуатации с целью повышения боевой готовности укрываемых средств.

Изделия применяются в районах со сложными метеоусловиями, а также в труднодоступной горной и пустынной местностях.

Составные части РПУ поставляются в транспортной таре, обеспечивающей перевозку автомобильным, железнодорожным, воздушным и водным транспортом.

РПУ оснащены системами:

- подкупольной вентиляции (для предотвращения образования конденсата на внутренней поверхности оболочки);

- удаления твердых атмосферных осадков с наружной поверхности оболочки;

- автоматической пожарной сигнализации;

- электроосвещения, в том числе заградительными огнями для летательных аппаратов (для обозначения верхней части РПУ в темное время суток).

Состав изделий: 1 - оболочка; 2 - фонарь вентиляционный; 3 – сооружение опорное; 4 - система вентиляции; 5 - система удаления твердых осадков с наружной поверхности оболочки; 6 - электрооборудование; 7 - система электроосвещения и габаритные огни ЗОЛ (заградительный огонь ламповый); 8 - подъемник для обслуживания внутренней поверхности; 9 - подъемник монтажный для развертывания укрываемого средства радиолокации; 10 - тележка для обслуживания наружной поверхности оболочки; 11 - система автоматической пожарной сигнализации; 12 - укрываемое средство радиолокации.

Предусмотрена возможность функционирования указанных систем в автоматическом режиме управления или дистанционно по кабелю на расстоянии до 300 м.

Для проведения работ по техническому обслуживанию в составе РПУ предусмотрены средства обслуживания наружной и внутренней поверхностей оболочки, а также комплект запасных частей, инструмента и принадлежностей. Энергоснабжение систем РПУ может осуществляться как от промышленной сети, так и от системы автономного электроснабжения (в комплект поставки не входит).

РПУ устанавливаются на бетонном фундаменте или на опорной металлоконструкции с балластом (поставляется по отдельному заказу). Эксплуатация и обслуживание РПУ осуществляются силами расчета укрываемых антенных систем.



Основные характеристики:



63У6Е

64У6Е

Тип конструкции

Каркасно-мембранный

Каркасно-мембранный

Диаметр оболочки, мм

25500

35667

Высота, мм

19850

29498

Диаметр подсечки оболочки, мм

23925

34080

Масса, кг

25500

57500

Диапазон частот, МГц

500-5000

150-5000

Угловая ошибка, вносимая РПУ, угл. мин.

До 1

До 1

Коэффициент прохождения электромагнитных волн

Без снижения дальности обнаружения (связи)

Без снижения дальности обнаружения (связи)

Срок службы, лет

15

15

Гарантийный срок эксплуатации, лет

8

8

Электропитание - трехфазное, В

380

380

Срок монтажа (развертывания), мес.

1,5

2,5

Допустимые условия эксплуатации:





скорость ветра, м/с

70

70

температура окружающей среды, °С:





рабочая

±50

±50

предельная

От -60 до +65

От -60 до +65

относительная влажность воздуха при температуре +35 °С, %

98

98

снеговая нагрузка, горизонтальной поверхности, кг/м2

250

250

сейсмическое воздействие, баллы

9

9
