Автоматизированный радиолокационный и связной комплекс "Дельта"

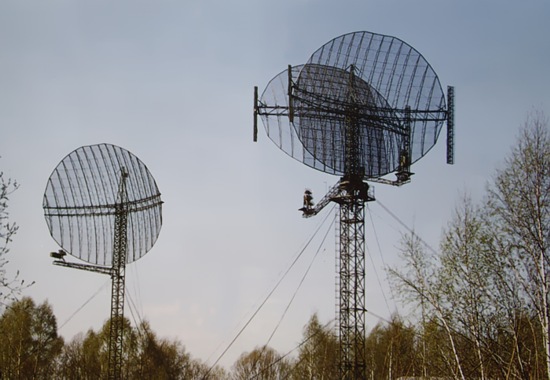

РЛК "Дельта"

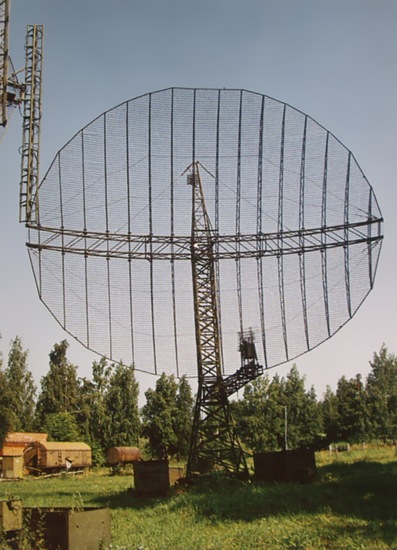

АРСП комплекса "Дельта"
АРСП комплекса "Дельта"

Предназначен для контроля воздушного пространства в труднодоступных районах (пустыни, горные, полярные районы, лесистые местности), создания полос предупреждения, прикрытия непросматриваемых другими радиолокационными средствами участков воздушного пространства с целью формирования дежурного радиолокационного поля и пресечения попыток несанкционированного пересечения границ.

Автоматизированный радиолокационный и связной комплекс (АРЛСК) не имеет ни отечественных, ни зарубежных аналогов.

Применение комплекса позволяет обеспечить характеристики радиолокационного поля, близкие к характеристикам поля специализированных РЛС малых и средних высот при существенно меньшей (в 8 - 10 раз) стоимости эксплуатационных расходов (за счет малого энергопотребления, высокой степени автоматизации и надежности).

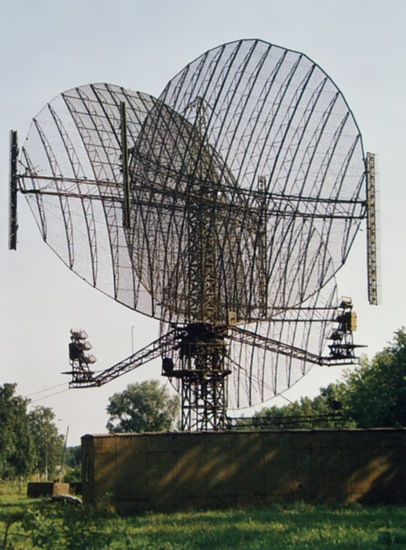

АРСП комплекса "Дельта"
АРСП комплекса "Дельта"

АРЛСК состоит из двух разнесенных автоматизированных радиолокационных и связных постов (АРСП), работающих без обслуживающего персонала, и поста сбора и обработки данных и управления (ПОДУ), удаленного от АРСП на расстояние до 200 км. Расстояние между АРСП определяется необходимым перекрытием их зон обнаружения. Локационные антенны АРСП при высоте их фазового центра до 12 м могут располагаться под штатным радиопрозрачным укрытием.

Для передачи радиолокационной информации с АРСП на ПОДУ и сигналов управления режимами работы с ПОДУ на АРСП используется тропосферный канал связи. Это позволяет применять комплекс в тех странах, где отсутствуют спутниковые системы связи.

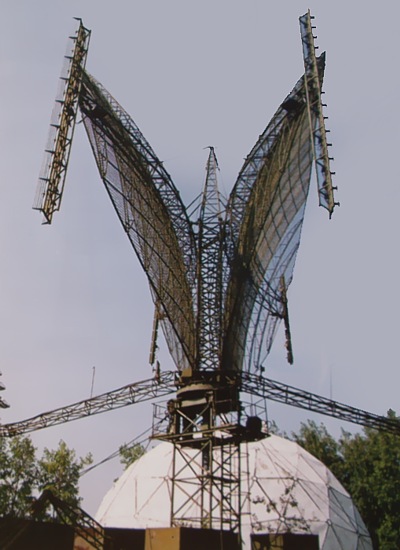

АРСП комплекса "Дельта"
АРСП комплекса "Дельта"

Проведена работа по модернизации комплекса, в результате которой:

- за счет подъема фазового центра локационных антенн на высоту до 25 м улучшены характеристики АРЛСК при использовании его в лесистой местности;

- реализована трассовая обработка с обобщением данных от обоих АРСП (производительность до 100 трасс) и выдачей информации на АСУ через стандартную аппаратуру передачи данных;

- повышены точностные характеристики (до 300-500 м по дальности и 30-40 мин. по азимуту);

- расширены возможности встроенной системы контроля.

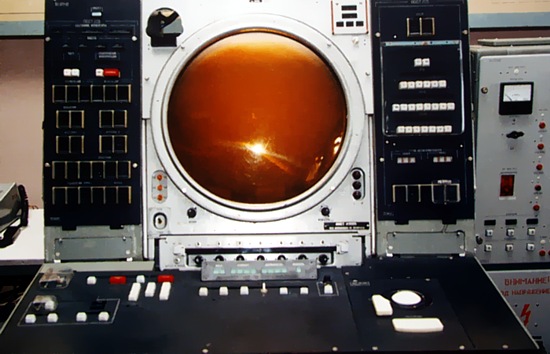

Место оператора комплекса "Дельта"
Место оператора комплекса "Дельта"

Возможна доработка комплекса с целью исключения ПОДУ за счет некоторого усложнения одного из АРСП.

Кроме того, возможна доработка АРСП с целью сопряжения его с существующим парком АСУ. Это позволит использовать АРСП как самостоятельную двухкоординатную РЛС с определением эшелонов высоты и с автоматическим съемом радиолокационной информации и выдачей ее на АСУ.



Основные характеристики:

Диапазон волн

дециметровый

Зона обзора АРСП:



по высоте, м

0-10000

по азимуту, град.

360

по углу места, град.

0-12

Дальность обнаружения цели типа "истребитель" одним АРСП при подъеме фазового центра антенны на 12 м (с вероятностью 0,5), км:



на высоте, м:



100 м

40

1000 м

115

3000-10000

180

Обобщенная зона обнаружения двух АРСП при расстоянии между ними 100 км, на высоте, км:



500 м:



глубина

160

протяженность

270

3000 м:



глубина

360

протяженность

460

Точность измерения:



дальности, м

1000

азимута, мин.

60

Определяемые эшелоны высоты, км:

0-2; 2-4; 4-6

Количество трасс, выдаваемых на АСУ

100

Темп обновления информации, с

5, 10 и 20

Среднее время наработки на отказ, ч:

1400 (АРСП) 800 (ПОДУ)

Потребляемая мощность, кВт

16 (АРСП) 16 (ПОДУ)

Обслуживающий персонал в одну смену, чел.

2-3 (на ПОДУ)
