Трехкоординатный комплекс радиотехнической разведки 85В6-В

Комплекс РТР 85В6-В



Предназначен для обнаружения, пеленгования, классификации по видам передач и местоопределения до 1000 источников радиоизлучений в диапазоне 0,03 -1,7 ГГц. Комплекс в стандартной конфигурации состоит из трех станций обнаружения, пеленгования, классификации и анализа (СОП) и центральной станции управления, обработки и местоопределения источников радиоизлучений (ЦСУ).

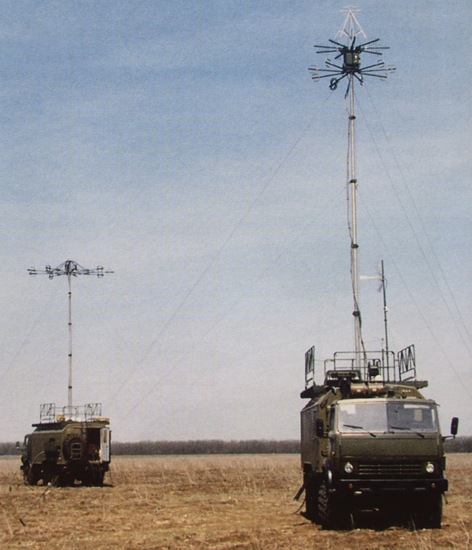

Мобильные автоматические станции СОП разносятся на местности до 30 км. Максимальная удаленность СОП от центральной станции 15 км. Станция СОП размещается в двух кузовах-фургонах на автошасси. Она осуществляет:

- панорамный поиск;

- многомерный (частота, азимут, угол места) панорамный поиск и селекцию сигналов по азимутным секторам;

- пеленгование;

- оценку дальности в одноточечном режиме (для коротких волн);

- прослушивание, анализ, регистрацию, классификацию источников информации.

Пеленговая и параметрическая информация по каналам передачи данных СОП подается на ЦСУ, где триангуляционным методом определяется местоположение и строятся траектории движения объектов, которые отображаются на электронной карте контролируемого района. Ложные траектории исключаются программными методами путем параметрического отождествления пеленгов объектов. Предусмотрены периодический контроль функционирования станции (имеются встроенные системы контроля) и документирования результатов. Темп выдачи информации на пункт управления и другим потребителям 6 - 10 с. Имеется возможность ручного наведения на источник излучения и его автоматическое сопровождение. Питание станции осуществляется от встроенного генератора отбора мощности, придаваемой дизель-электростанции и промышленной сети.



Основные характеристики:

Диапазон рабочих частот, ГГц 0,03-1,7
Пределы работы, град.:

по азимуту

360

по углу места

0-30 (возможно увеличение до 60 при увеличении времени пеленгации в 2 раза)
Точность:

измерения азимута в диапазонах
частот, град.:



0,03-0,15 ГГц

3

0,1-1,7 ГГц

1,5

определения собственных координат (с использованием системы НАВСТАР),м

менее 50
Максимальная дальность обнаружения надгоризонтных источников радиоизлучений мощностью более1Вт, км 30
Тип пеленгуемых сигналов любой
