Автоматизированная станция радиотехнического контроля "Охота"

Станция радиотехнического контроля "Охота"



Предназначена для контроля излучений воздушных и наземных объектов, оценки общей радиоэлектронной обстановки в СВЧ диапазоне.

Станцию целесообразно использовать для оценки радиотехнической обстановки в районах больших городов, аэропортов, морских портов, на предприятиях, производящих радиотехническую аппаратуру. Станция "Охота" позволяет обнаруживать и пеленговать помеховые и несанкционированные радиоизлучения, контролировать режимы работы дежурных средств, работу на запрещенных частотах, с избыточными мощностями и непредсказуемыми видами модуляции.

В состав полного комплекта станции входят:

- антенная система, включающая антенное устройство в виде восьмиэлементной антенной решетки, малошумные широкополосные усилители с электронным коммутатором, широкополосное устройство преобразования частоты;

- аналоговое устройство частотно-временного преобразования сигналов;

- устройство предварительной цифровой обработки, измерения параметров сигналов и пеленгования источников радиоизлучений;

- ПЭВМ управления и обработки информации;

- система контроля работоспособности станции, обучения и документирования.

При размещении на транспортном средстве станция дополнительно комплектуется системами:

- телекодовой и речевой связи;
- электропитания;
- жизнеобеспечения;
- подъема и опускания антенного устройства.

Станция "Охота" в полной комплектации выполняет следующие функции:

- высокоскоростное, широкодиапазонное обнаружение источников радиоизлучений, в том числе кратковременных, сложных и шумовых сигналов;

- измерение основных характеристик обнаруживаемых сигналов;

- пеленгование источников радиоизлучений путем быстрого электронного сканирования;

- распознавание обнаруживаемых источников радиоизлучений;

- программная идентификация излучений по заданным классам или видам объектов;

- вывод результатов измерения параметров сигналов, пеленгования и распознавания источников радиоизлучений на экран дисплея;

- контроль функционирования;

- имитация радиоизлучений с целью обучения операторов;

- документирование.

Станция может использоваться в системах радиотехнического контроля в стационарном и подвижном вариантах с размещением аппаратуры:

- в помещениях с установкой антенной системы на крыше здания;

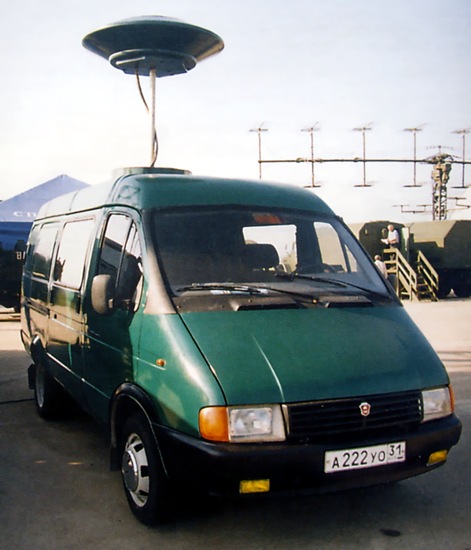

- в салонах автомобилей или кузовах-фургонах подвижных транспортных средств (комплектуется определенным набором аппаратуры в зависимости от выполняемых задач, что определяет габариты транспортных средств, размещение антенной системы вне салона или кузова-фургона и возможность подъема антенны на высоту, соответствующую варианту применения);

- в помещениях кораблей и установкой антенной системы на мачтах кораблей-носителей.

Аппаратуру станции "Охота" можно также применять в качестве анализатора СВЧ диапазона в лабораторных и заводских условиях, при производстве радиотехнической аппаратуры.

Режим управления - полуавтоматический (с пользовательской клавиатуры); отображение результатов функционирования - на дисплее ЭВМ.



Основные характеристики:

Диапазон рабочих частот, ГГц 1-18
Чувствительность для немодулированных сигналов дБ/Вт 120-130
Точность пеленгования объектов, град.: 360

излучающих сигналы в виде непрерывной последовательности радиоимпульсов или квазинепрерывного сигнала

не хуже 3

излучающих пачки радиоимпульсов

не хуже 5
Вынос антенной системы от базовой
аппаратуры, м
до 25
Электропитание: 3

от внешней сети переменного тока частотой 50 Гц, напряжением, В

220

от встроенного генератора постоянного тока напряжением, В

27

от двух встроенных аккумуляторных батарей

6СТ190А
