Зенитные управляемые ракеты средней дальности 1Д, 11Д, 13Д, 20Д, 5Я23

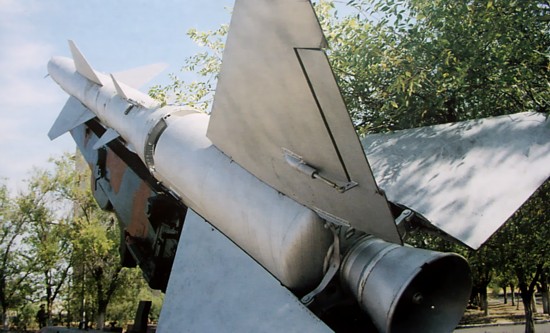

ЗУР 11Д



Основным предназначением ЗУР 1Д, принятой на вооружение в 1957 году, являлось поражение различных средств воздушного нападения и прежде всего самолетов стратегической и тактической авиации в широком диапазоне условий их боевого применения.

В 1950 - 70-х годах на базе ЗУР 1Д был разработан ряд ее вариантов - 11Д, 13Д, 20Д, 5Я23 и других, обладавших значительно более высокими характеристиками.

ЗУР 1Д, 11Д, 13Д, 20Д, 5Я23 представляют собой двухступенчатые ракеты, выполненные по нормальной аэродинамической схеме с установленными в передней части ракеты дестабилизаторами.

Старт ракеты - наклонный с пусковой установки, наводимой по углу места и азимуту. Управление полетом ракеты и наведение ее на цель осуществляются по радиокомандам, поступающим от наземной станции наведения, Подрыв боевой части ракеты осуществляется при подлете к цели на необходимое расстояние по команде радиовзрывателя, либо по команде от наземной станции наведения. Первая ступень представляет собой твердотопливный ракетный двигатель с установленными на нем стабилизаторами. Крылья и аэродинамические органы управления и дестабилизаторы расположены на второй ступени.

Конструктивно вторая ступень состоит из ряда отсеков, в которых расположены радиовзрыватель, осколочно-фугасная боевая часть, аппаратурный блок, баки с компонентами топлива, жидкостный ракетный двигатель с насосной системой подачи компонентов топлива, агрегаты управления рулями ракеты, приемники команд управления.

Исполнительными органами системы управления являются четыре аэродинамических руля, расположенные в хвостовой части маршевой ступени ракеты, а на стартовом участке полета - элероны на стабилизаторах первой ступени.

Основные характеристики:



11Д

13Д

20Д

5Я23

Зона поражения, км:











по дальности

29

7-33

7-33

7-43 (до 56)

6-56 (до 76)

по высоте

20-22

3-27

3-27

0,1-30

0,1-30

Максимальная скорость поражаемых целей, км/ч

1500

1500

1500

3700

3700

Масса, кг:











ракеты

2165

2282

2282

2390

2400

боевой части

190

190

190

196

190

Габаритные размеры:











длина

10,47

10,58

10,58

10,78



10,8

диаметр

0,5

0,5

0,5

0,5

0,5

Размах стабилизаторов

2,57

2,57

2,57

2,57

2,57
