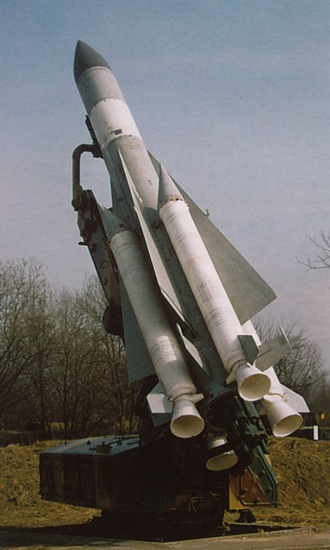

Зенитная управляемая ракета большой дальности 5В28Э

ЗУР 5В28Э



Основным предназначением ЗУР 5В28Э является поражение различных средств воздушного нападения, в том числе самолетов стратегической и тактической авиации, крылатых ракет воздушного и наземного базирования в широком диапазоне условий их боевого применения.

В конструкции ЗУР реализован ряд оригинальных конструкторских и технологических решений. Одной из центральных особенностей этой ЗУР стало использование самонаведения с помощью радиолокационной полуактивной головки. Одновременно был применен и ряд других нов-шеств, в частности, разрезные аэродинамические рули, эффективность которых автоматически изменялась в соответствии с высотой и скоростью полета ракеты.

5В28Э представляет собой двухступенчатую ракету, выполненную по нормальной аэродинамической схеме с четырьмя треугольными крыльями большого удлинения.

Старт ракеты - наклонный, с постоянным углом возвышения пусковой установки, наводимой по азимуту. Управление полетом ракеты и наведение ее на цель осуществляются с помощью установленной на ней полуактивной радиолокационной головки самонаведения.

Первая ступень ракеты представляет собой четыре твердотопливных двигателя, установленных на маршевой ступени ракеты между крыльями. Вторая ступень оснащена жидкостной двигательной установкой с насосной системой подачи компонентов топлива в двигатель. Конструктивно маршевая ступень 5В28Э состоит из ряда отсеков, в которых расположены полуактивная радиолокационная головка самонаведения, блоки бортовой аппаратуры управления полетом, осколочно-фугасная боевая часть, баки с компонентами топлива, жидкостный ракетный двигатель, агрегаты управления рулями ракеты.



Основные характеристики:

Зона поражения, км:



по дальности

240

по высоте

0,3 – (35-40)

Максимальная скорость поражаемых целей, км/ч

До 4300
