Кабель П-274

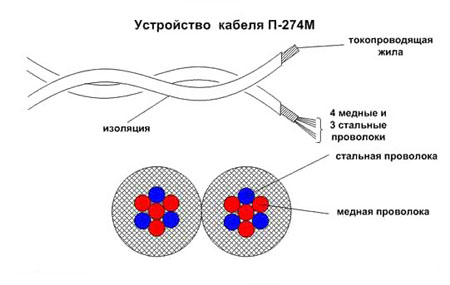

Устройство кабеля П-274



Боевое применение:

Кабель П-274 применяется для обеспечения телефонной связи в тактическом звене, устройства абонентских линий сети внутренней связи на пунктах управления и линий дистанционного управления радиостанциями типа P-105, Р-140 Р-159, Р-161А2М и других радиостанций, схема которых позволяет обеспечивать их дистанционное управление по 2ПР линиям связи.

Количество жил и сечение 2 * 0,5 мм.
Токопроводящая жила скручивается из 3-х стальных проволок диаметром 0,3 мм и 4-х медных проволок диаметром 0,3 мм.
В центре распологается стальная проволока, а в наружном повиве медные и стальные проволоки по схеме: 2-медные+1 стальная+2 медные+1 стальная.
Изолированные жилы скручивают в пару с шагом 80-100 мм.

Максимальный диаметр изолированной жилы 2,3 мм.



Основные характеристики:

Строительная длина

500 м

Количество жил

2





Количество проводов в жилах:



· стальных

3 диаметром 0,3 мм

·медных

4 диаметром 0,3 мм

Изоляция:

полиэтилен

·толщина

0,5 мм

Диаметр жилы

2,3 мм

Температура окружающей среды

+50°С...-60°С

Масса 1 км

15 кг

Прочность на разрыв

40 кГс

Сопротивление при Т = 20°С:
жилы (постоянный ток)

более 125 ом/км

Минимальная наработка

50 000 часов

Минимальный срок службы

15 лет
