Кабель ПРК

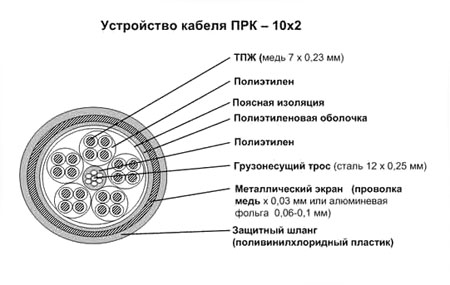

Устройство кабеля ПРК



Боевое применение:

Используется для развертывания соединительных и абонентских линий на полевых узлах связи и пунктах управления.
Выпускается трех видов:

  • ПРК 5х2
  • ПРК 10х2
  • ПРК 20х2

Конструкция:

Гибкая токопроводящая жила (ТПЖ) скручена из 7 медных проволок, каждая диаметром 0,23 мм.

Система скрутки и расположение проволок в ТПЖ 1+6 (одна медная проволока в центре, шесть в повиве).

ТПЖ изолирована композицией полиэтилена низкой плотности. Диаметр изолированной ТПЖ - 1,50 0,1 мм. Изолированные ТПЖ в кабеле ПРК - 5х2 скручены в пару (парная скрутка), в кабеле ПРК - 10х2 и ПРК 20х2 - в четверку (звездная скрутка). Пары в кабеле ПРК - 5х2 и четверки в кабеле ПРК - 10х2, ПРК - 20х2 скручены в кабельный сердечник в виде концентрического повива ( повивная скрутка) вокруг грузонесущего элемента (троса).

В качестве грузонесущего элемента, необходимого для обеспечения заданной прочности на разрыв кабеля, используется стальной трос, состоящий из 12 стальных оцинкованных или луженых проволок диаметром 0,25 мм каждая. Трос изолирован концентрическим слоем полиэтилена низкой плотности.

Поверх кабельного сердечника наложена поясная изоляция в виде спиральной обмотки из пластмассовой или полимерной ленты с перекрытием не менее 10 %.

Поверх поясной позиции наложена внутренняя полиэтиленовая оболочка.

Поверх полиэтиленовой оболочки наложен металлический экран в виде либо повива из медных круглых проволок диаметром 0,23 мм, либо алюминиевой фольги толщиной 0,06 - 0,1 мм.

Поверх экрана наложен защитный шланг из поливинилхлоридного пластика.

Конструкция полумуфты аналогична полумуфте кабеля ПТРК. В отличии от кабеля ПТРК контактная система в полумуфте типа "вильчатой формы", что обеспечивает: более надежный контакт при соединении строительных длин кабеля; увеличение срока службы системы.
Кроме того, вместо байонетной системы соединения замков полумуфт кабеля используется более совершенная винтовая система.


Основные характеристики:



ПРК 5х2

ПРК 10х2

ПРК 20х2

Строительная длина

50, 100, 150 м

50, 100 м

100 м

Количество жил

7х0,23

7х0,23

7х0,23

Диаметр кабеля

13,0 мм

16,0 мм

21,0 мм

Прочность на разрыв

120 кг

120 кг

120 кг

Сопротивление при Т = 20°С:
жилы (постоянный ток)

120 кг

120 кг

120 кг

Сопротивление изоляции

5000 мом/км

5000 мом/км

5000 мом/км
