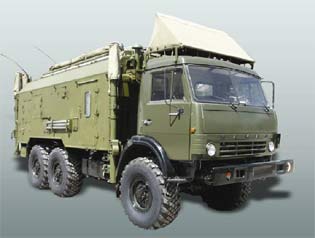

Мобильный пункт связи Р-166

Мобильный пункт связи Р-166



Назначение

Изделие Р-166 предназначено для организации каналов дуплексной или симплексной связи одновременно в одном или двух независимых радионаправлениях или радиосетях. Изделие обеспечивает работу в автоматизированном адаптивном, автоматизированном неадаптивном (по командам оператора АРМ) и ручном (с передних панелей радиосредств) режимах.

Изделие обеспечивает:

  • работу следующими классами излучения: F1В, G1В, А1А, Н3Е, R3Е, J3Е;
  • в адаптивном режиме работы:
  • дежурный прием (ожидание вызова от корреспондента);
  • автоматическое вхождение в связь по команде оператора и при получении вызова от корреспондента;
  • ведение связи с автоматическим выбором запасной частоты;
  • трассовое опробование (зондирование) и использование его результатов для выбора оптимальных рабочих частот радиосредств;
  • служебное ведение связи (ведение переговоров между операторами радиостанций);
  • ретрансляция информации с одного канала радиостанции на другой;
  • сетевые функции (передача циркулярной информации, опрос корреспондентов радиосети);
  • частотно-, пространственно-разнесенный прием;
  • возможность организации двух видов сетей связи для каждого канала:
  • радиальная сеть;
  • сеть "каждый с каждым".



Основные характеристики:

Дальность связи в КВ диапазоне, км:



на стоянке

до 2000

в движении

до 350

Дальность связи в УКВ диапазоне, км:



на стоянке

до 250

в движении

до 70

Диапазоны рабочих частот, МГц:



для КВ канала

1,5-29,99999

для УКВ канала

30-79,99999

Сетка частот радиосредств во всём диапазоне частот дискретна и кратна:



в адаптивном режиме управления радиостанцией

1 кГц

в неадаптивном режиме и при управлении с передних панелей радиосредств

10 Гц

Количество фиксированных частот в каждом канале

до 100

Время перестройки по фиксированным частотам, мс:



передатчика

до 70

приёмника

до 20

Мощность передатчиков, кВт

1±0,2

Чувствительность приемников, мкВ:

ТЛФ

не хуже 4,3

ТЛГ

не хуже 1,5

Количество корреспондентов радиальной радиосети

до 31

Количество корреспондентов радиосети "каждый с каждым"

до 15

Электропитание:

от промышленной сети переменного тока ~ 380В, 50Гц; от встроенного электроагрегата.

Транспортная база:

автомобиль КамАЗ-43114

Масса, кг

не более 14840
