Мишенный комплекс с имитатором воздушных целей "Пение"
Предназначен для запуска имитатора воздушных целей (ИВЦ) ЗМ20МЗ, воспроизводящего характеристики пилотируемых и высокоточных беспилотных средств воздушного нападения на малых высотах в радиолокационном и инфракрасном диапазонах.
Мишенный комплекс применяется для обеспечения боевой подготовки частей и подразделений ПВО и при проведении испытаний вновь создаваемых зенитных ракетных (артиллерийских) комплексов.
Мишенный комплекс обеспечивает:
- выполнение боевых и испытательных стрельб ЗРК малой и средней дальности с различными способами наведения ЗУР, переносных и других зенитных ракетных и ракетно-артиллерийских комплексов ближнего действия с инфракрасными головками самонаведения ЗУР и зенитных артиллерийских комплексов (систем);
- выброс тепловых и пассивных радиолокационных помех по заданной программе;
- полет ИВЦ в широком спектре траекторий, в том числе прямолинейный полет, полет на траекториях пикирования и кабрирования, баллистической траектории;
- полную безопасность эксплуатации ИВЦ как на земле, так и в полете.
Состав комплекса:

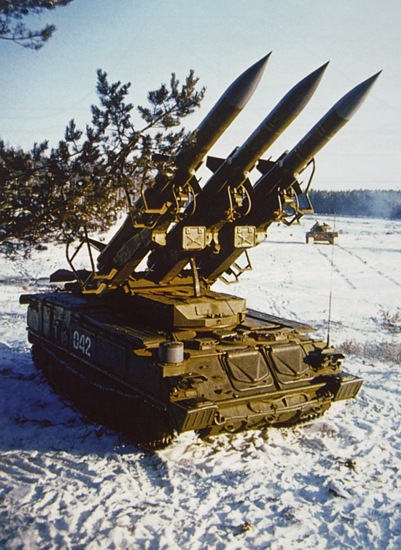

- самоходная пусковая установка ЗРК "Куб" ("Квадрат") 2П25;
- имитатор воздушной цели ИВЦ ЗМ20МЗ;
- комплект штатного наземного оборудования ЗРК "Куб" ("Квадрат").
Имитатор воздушных целей ЗМ20МЗ создается на базе ЗУР типа 3М9 с истекшими сроками техпригодности или с неисправными головками самонаведения и радиовзрывателем, ремонт которых затруднен или нецелесообразен.
При переоборудовании ЗУР в ИВЦ производятся:
- установка на стабилизаторе держателя трассера;
- замена отсека с боевой частью на специальный отсек управления, обеспечивающий полет ИВЦ по одной из программ полета, выброс тепловых и пассивных помех, самоликвидацию мишени;
- выполнение других несложных работ.
Возможные траектории полета ИВЦ:
- горизонтальные полеты ИВЦ на высотах 0,5; 1; 5 км со средними скоростями 310, 340, 550 м/с на участках протяженностью 12, 16, 24 км соответственно;
- горизонтальный полет на высоте 1 км с маневром типа "отворот на увеличение параметра" с перегрузкой до 8 ед.;
- полет на высоте 1 км с маневром типа "змейка" в горизонтальной плоскости с перегрузкой до 5 ед.;
- полет на высоте 5 км с пикированием на высоту 1 км с перегрузкой 5-8 ед.;
- полет на высоте 1 км с кабрированием на высоту 5 км с перегрузкой 5-8 ед.
Имеется возможность увеличения программ полета до 30 и реализации баллистических траекторий, имитирующих атаку ракет класс "земля - земля".
Основные характеристики:
Мишенный комплекс
| Тип пусковой установки |
СПУ 2П25 |
| Тип ракеты-мишени |
ИВЦ 3М20М3Э |
| Сектор стрельбы, град.: |
|
угол места
|
10-45 |
азимут
|
360 |
Имитатор воздушных целей
| Длина, мм |
5841 |
Размах крыльев, мм |
932 |
Масса, кг |
600 |
Ресурс, ч |
2-10 |
Дальность полета, км |
До 24 |
Диапазон высот полета, км |
0,5-6 |
Скорость полета, м/с |
200-600 |
Время полета, с |
до 70 |
Маневр с перегрузкой, ед. |
до 8 |
Эффективная поверхность рассеяния (м2 ) в зависимости от комплектации: |
|
с металлическим обтекателем
|
0,1-0,3 |
с радиопрозрачным обтекателем
|
до 1 |
с линзой Люнеберга
|
3-5 |
Средства имитации
| Инфракрасного излучения |
трассер Т-60 |
| Уровень теплового излучения в инфракрасном диапазоне 3-5 мкм, ватт/стерадиан (Вт/ср): |
|
на встречных курсах
|
3-100 |
на догонных курсах
|
100-300 |
| Количество тепловых помех |
10 |
| Количество видов отстрела помех, шт. |
2 (серия одиночных или залп из двух) |
| Способ управления полетом |
программный |
| Количество программ полета |
7 |
| Система ликвидации |
принудительная |
|
