Радиолокационная станция обнаружения и целеуказания "Фрегат-МАЭ-3"

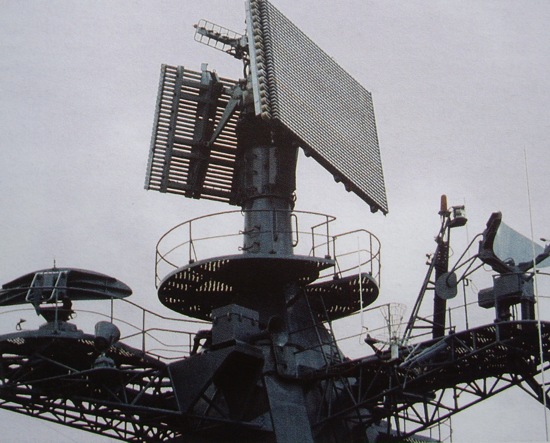

РЛС "Фрегат-МАЭ-3"



Предназначена для обнаружения и измерения координат воздушных и надводных целей в условиях радиопротиводействия. Измеряет дальность, азимут и угол места обнаруженной цели. Станция размещается на кораблях среднего и большого водоизмещения. Антенный пост стабилизирован по бортовой и килевой качкам электромеханическим способом. РЛС имеет два высокочастотных канала с двухкаскадными передатчиками, работающими в разнесенных по частоте участках диапазона Е. Антенна каждого частотного канала, представляющая плоское полотно из волноводных линеек, формирует фронт волны с горизонтальной поляризацией. Антенные полотна обоих частотных каналов установлены "спинами" друг к другу на одном антенном посту, что дает возможность увеличить в два раза скорость обзора пространства и темп выдачи информации потребителям по сопровождаемым на "проходе" целям.

Обзор пространства осуществляется частотным сканированием луча "каран дашного" типа в вертикальной плоскости при круговом электромеханическом вращении антенны в горизонтальной плоскости.

Для защиты от дипольных и естественных пассивных помех используется адаптивная схема селекции движущихся целей (СДЦ).

РЛС отличается простотой управления. Предусмотрено автоматическое программное включение, исключающее ошибки обслу-живающего персонала. Режимы сканирования лучей при регулярном обзоре включаются оператором с пульта.

В РЛС имеется встроенная система автоматизированного контроля работоспособности и диагностирования, позволяющая выявлять отказы и неисправности с точностью до сменного элемента.Антенное устройство рассчитано на работу в сложных условиях эксплуатации: температура окружающей среды от -40° до +60° С, 100-процентная относительная влажность воздуха, скорость воздушного потока до 50 м/с, бортовая качка ±20° и килевая качка ±7°.

РЛС сопрягается с радиотехническими комплексами и средствами корабля, в том числе с системами обработки информации типа "Пойма-Э" и аппаратурой государственного опознавания.



Основные характеристики:

Частотный диапазон Е
Количество радиолокационных каналов, шт. 2
Количество измеряемых координат 3
Зона обзора:

дальность, км

300

азимут, град.

360

высота, км

30

угол места, град.

55
Дальность обнаружения, км:

истребитель

180

ракета

38

корабль

дальность прямой видимости
Минимальная дальность действия, км 2
Точность измерения:

дальность, м

120

азимут, мин.

24

угол места, мин.

30
Скорость вращения антенны, об./мин. 12; 6
Количество приборов, шт. 16
Занимаемая площадь, м2 34
Масса, т:

приборы

6,6

антенный пост

2,5
Потребляемая мощность, кВт 45
Время приведения в боевую готовность, мин. 5
