Радиолокационные станции "Фрегат-МАЭ", "Фрегат-МАЭ-1" "Фрегат-МАЭ-2"

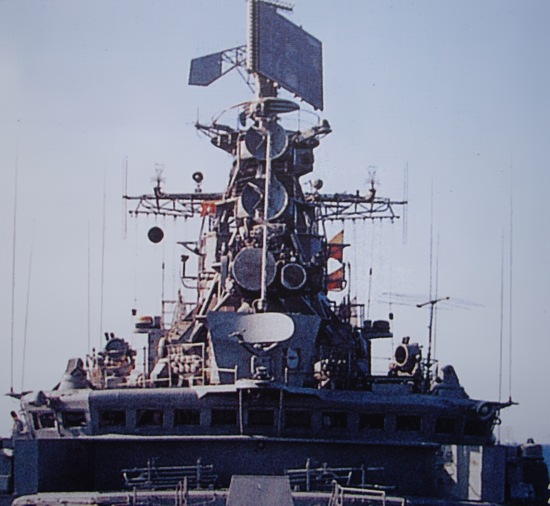

РЛС "Фрегат-МАЭ", "Фрегат-МАЭ-1" "Фрегат-МАЭ-2"



Предназначены для обнаружения и измерения координат воздушных и надводных целей в условиях радиопротиводействия. Измеряют дальность, азимут и угол места обнаруженной цели. Станции размещаются на кораблях малого и среднего водоизмещения. РЛС работают в одном из двух частотных участков диапазона Е. Обзор пространства осуществляется частотным сканированием луча "карандашного" типа в вертикальной плоскости при круговом электромеханическом вращении антенны! в горизонтальной плоскости. Антенный пост стабилизирован по бортовой и килевой качкам электромеханическим способом. Передающее устройство представляет собой широкополосную цепочку, состоящую из устройства формирования СВЧ сигнала и двухкаскадного усилителя мощности на лампе бегущей волны (ЛБВ) и амплитроне.

Для защиты от дипольных и естественных пассивных помех используется адаптивная цифровая схема СДЦ.

РЛС отличается простотой управления. Предусмотрено автоматическое программное включение, исключающее ошибки обслуживающего персонала. Режимы сканирования лучей при регулярном обзоре включаются оператором с пульта.

В РЛС имеется встроенная система автоматизированного контроля работоспособности и диагностирования, позволяющая выявлять отказы и неисправности с точностью до сменного элемента.

Антенное устройство рассчитано на работу в сложных условиях эксплуатации: температура окружающей среды от -40е до +60° С, 100-процентая относительная влажность воздуха, скорость воздушного потока до 50 м/с, бортовая качка ±20° и килевая качка ±7°.

РЛС может сопрягаться с радиотехническими комплексами и средствами корабля, в том числе с системами обработки информации типа "Пойма-Э" и аппаратурой государственного опознавания.

Назначение, построение и принципы работы РЛС "Фрегат-МАЭ-1" и "Фрегат-МАЭ-2" аналогичны РЛС "Фрегат-МАЭ".

Отличия РЛС "Фрегат-МАЭ-1":

- стабилизация антенного поста осуществляется электронным способом, а не электромеханическим, за счет чего снижена масса поста, что позволило разместить станцию на кораблях малого водоизмещения;

- увеличена зона обзора по дальности.

Отличия РЛС "Фрегат-МАЭ-2":

- в станции применено передающее устройство повышенной мощности на базе трехкаскадного усилителя мощности на ЛБВ и двух амплитронах;

- увеличена зона обзора по дальности.



Основные характеристики:



Фрегат-МАЭ

Фрегат-МАЭ-1

Фрегат-МАЭ-2

Частотный диапазон

Е

Е

Е

Количество измеряемых координат

3

3

3

Зона обзора:







дальность, км

150

300

300

азимут, град.

360

360

360

высота, км

30

30

30

угол места, град.

45 (55)

30

45

Дальность обнаружения, км:







истребитель

130 (125)

125

200

ракета

30 (37)

27

43

корабль

дальность прямой видимости

Минимальная дальность действия, км

2

2

2

Точность измерения:







дальность, м

120

120

120

азимут, мин.

24

24

24

угол места, мин.

26 (40)

43

26

Скорость вращения антенны, об./мин.

15

15

15

Количество приборов, шт.

8

9

11

Занимаемая площадь, м2

16

16

24

Масса, т:







приборы

2,9

3,1

4,56

антенный пост

2,5

1,0

2,25

Потребляемая мощность, кВт

30

30

60

Время приведения в боевую готовность, мин.

5

5

5
