Радиолокационная станция целеуказания "Гарпун-Б"

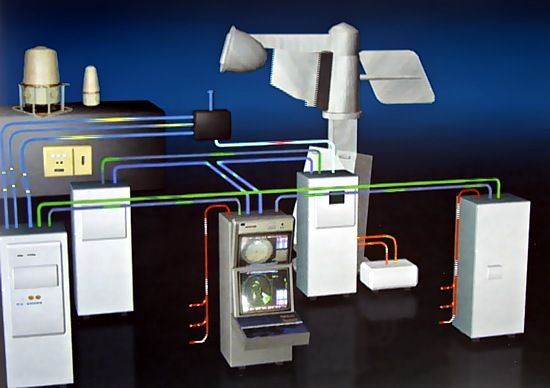

РЛС "Гарпун-Б"



Предназначена для дальнего наблюдения и обнаружения активно-пассивными средствами надводных и низколетящих целей, раннего предупреждения о радиолокационном обнаружении своего корабля, опознавания целей с помощью сопряженной системы госопознавания, выдачи загоризонтного ЦУ ракетному оружию, а также приема и обработки информации от внешних источников по линии радиосвязи в интересах ЦУ.

Принцип работы РЛС основан на согласованном использовании возможностей активного РЛС-канала (АРК) и высокоточного пассивного РЛС-канала (ПРК) в интересах ЦУ.

Используемые в АРК методы формирования излучения и обработки сложно-модульных сигналов при высоком энергетическом потенциале в сочетании с работой ПРК обеспечивают максимальную дальность действия в условиях радиоэлектронного противодействия (РЭП), морских отражений и высокой скрытности работы РЛС. Обработка информации и формирование зондирующих сигналов в АРК выполняются мультипроцессорной системой на базе цифровых сигнальных процессоров, сопряженной с многомашинной вычислительной сетью вторичной обработки информации, управления и отображения. В ПРК предусмотрен аппаратно-программный анализ параметров и их классификация на основе сравнения с параметрами источников излучения, записанных в библиотеку данных.



Основные характеристики:



АРК

ПРК

Частотный диапазон

Х

0,8-12 ГГц

Вид сигналов

сложные – для ЦО РО; импульсные – для навигационного режима

импульсные; CW

Дальность обнаружения целей, км



120-400 (в зависимости от диапазона частот)

в условиях распространения радиоволн:





любые

35-45



повышенная рефракция

до 90



волноводное распространение

до 180-200



СКО определения координат и параметров движения целей:





по дальности

20-250 м (в зависимости от шкалы)

при определении координат методом маневрирования 5-10 % от измеренной дистанции

по азимуту

3-7 т.д.

0,5-1,5 °

по курсу, град.

3

-

по скорости, узлы

1-2

-

Количество целей в библиотеке классификации, шт.

-

до 1000

Количество обрабатываемых целей, шт.

до 150

-

Время готовности, мин.

5

5

Время непрерывной работы, ч

24 (с перерывом 1 ч)

24 (с перерывом 1 ч)

Потребляемая мощность, кВт:





трехфазная сеть 400Гц и напряжением 220 В

21,5

21,5

трехфазная сеть 50 Гц и напряжением 380 В

1,0

1,0

Расход охлаждающего воздуха, кг/с

0,4±0,04

0,4±0,04
