Переносной электронный планшет 1Л110-1

Переносной электронный планшет 1Л110-1

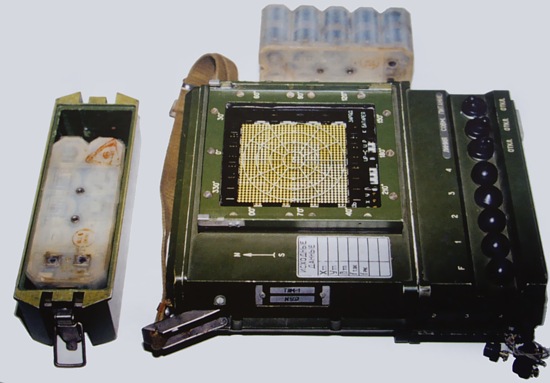

Переносной электронный планшет (ПЭП) 1Л110-1 предназначен для приема, обработки, отображения воздушной обстановки в зоне боевого применения отделения ПЗРК и управления боевой работой стрелков-зенитчиков в ночных и дневных условиях путем выдачи данных целеуказания (азимут и дальность до цели) на индивидуальные средства целеуказания комплекса. Информация о воздушной обстановке на ПЭП поступает по радиоканалу с пунктов управления (РЛС) в форме кодограммы.

В состав ПЭП входят: электронный контейнер ТЛМ-1, радиостанция "Арбалет-IV".

ПЭП 1Л110-1 обеспечивает:

- совместимость с пунктами управления и РЛС по радиоканалу АПД;

- отображение на матричном индикаторе обстановки текущих координат и целей с признаками госпринадлежности "свой - чужой", состав цели (одиночная - групповая) и служебным номером цели, присвоенным ПЭП в зоне 25,6x25,6 км с дискретностью 1,6 км;

- предварительный отбор целей для обстрела отделением ПЗРК при пролете с курсовым параметром менее 4 км и высоте менее 3 км;

- ввод значений топопривязки (X и Y относительно реперной точки) до ± 100 км с дискретностью км;

- введение поправки направления (разницы между вертикальной линией сетки карты и магнитным меридианом) для данной местности с дискретностью 0,1 град, в диапазоне углов ± 88,5 град.;

- автономный контроль функционирования с отображением на матричном индикаторе имитируемой воздушной обстановки в составе 4-х целей;

- наличие световой и звуковой сигнализаций в случаях потери связи, разряда аккумуляторной батареи, проведения автономного режима контроля, при вводе координат топопривязки и прохождения целью зоны отображения;

- изменения яркости свечения матричного индикатора обстановки и индикатора номера цели в зависимости от условий внешней освещенности (ночь-день).

Переносной электронный планшет 1Л110-1 обеспечивает возможность: получения информации целеуказания в кодограммах, целераспределения и автоматизированного управления боевой работой отделения стрелков-зенитчиков.
