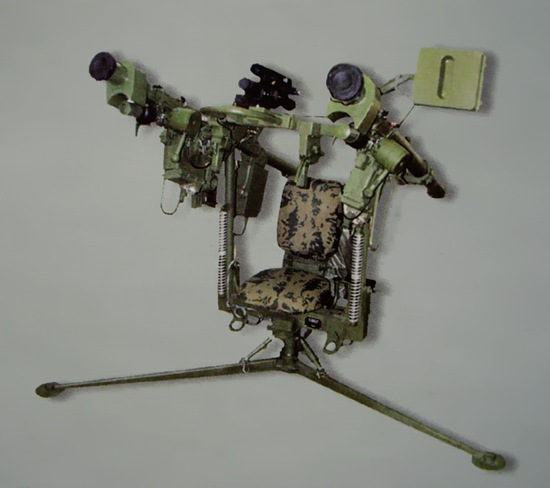

Опорно-пусковая установка "Джигит"

Опорно-пусковая установка "Джигит"



Опорно-пусковая установка "Джигит"
Опорно-пусковая установка "Джигит"

Предназначена для размещения, наведения на цель и одиночного или залпового пуска двух ракет из состава переносных зенитных комплексов типа "Игла" одним стрелком-зенитчиком. Опорно-пусковая установка (ОПУ) "Джигит" может работать в любое время суток, использовать внешнее предварительное целеуказание, опознавать цели по типу "свой - чужой".

Она не имеет аналогов по способности вести залповые пуски зенитных ракет ПЗРК. При этом обеспечивается повышение вероятности поражения цели в среднем в 1,5 раза.

Конструктивное исполнение элементов комплекта оборудования для размещения ОПУ "Джигит" может быть выполнено с учетом особенностей конкретных носителей.

Состав ОПУ:

- боевые средства - опорно-пусковая установка;

- средства контроля и технического обслуживания для оперативных и регламентных проверок и диагностики опорно-пусковой установки;

- учебно-тренировочные средства.

Обучение личного состава проводится с использованием штатных учебно-тренировочных средств комплексов типа "Игла".

Опорно-пусковая установка может быть дополнительно оснащена:

- оборудованием, обеспечивающим получение предварительного целеуказания от вышестоящего звена управления;

- оптическим прицелом с дневным и ночным каналами;

- радиозапросчиком системы опознавания Мк-ХА, Mk-XII;

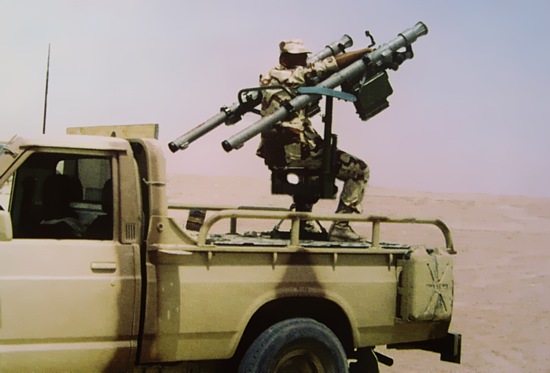

- оборудованием, позволяющим установить ОПУ в кузове автомобиля.



Основные характеристики:

Количество ракет на ОПУ 2
Виды пуска залповый, одиночный
Режимы пуска автоматический или ручной
Сектор стрельбы, град.:

по азимуту

360

по углу места

от -15 до +60
Габариты в боевом положении с установленными ракетами, мм 2180х1546х1304
Масса ОПУ без ракет, кг 128
Время развертывания на боевой позиции, мин. 3
Время перезаряжания ракет, мин. 2
Расчет, чел. 1
Разбирается на три носимые составляющие да
