Автоматизированная система управления огнем переносных зенитных ракетных комплексов "Шлем"

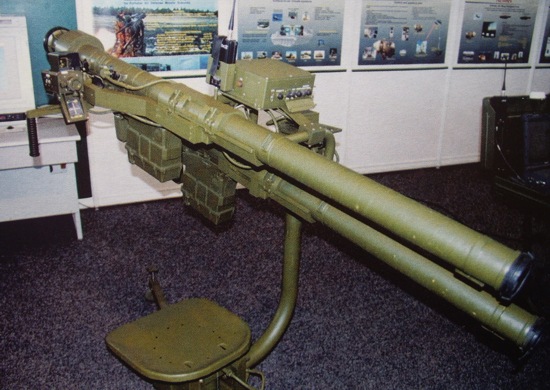

Система управления огнем ПЗРК "Шлем"



Предназначена для автоматизированного и автоматического целераспределения, целеуказания и управления огнем стрелков-зенитчиков, оснащенных зенитными ракетами "Игла", "Игла-1".

Состав АСУ ПЗРК "Шлем":

- автоматизированное рабочее место командира подразделения в составе носимого компьютера специального назначения, GPS-приемника, УКВ-радиостанции, радиомодема, размещенных в трансформируемой в рабочее место упаковке;

- от одного до девяти боевых рабочих мест стрелков-зенитчиков, включающих опорно-пусковую установку с возможностью крепления на ней двух зенитных ракет "Игла-1", "Игла", оптоэлектронный прицел, блок обработки информации, радиомодем.

В процессе работы АСУ ПЗРК "Шлем" обеспечивает выполнение функций топопривязки, приема данных о воздушных целях от РЛС или батарейного командного пункта, отображения воздушной обстановки на экране компьютера командира подразделения, селекцию целей, целераспределение, целеуказание, документирование и тренаж. На оптоэлектронный прицел, устанавливаемый непосредственно на опорно-пусковой установке, в поле зрения стрелка-зенитчика поступает информация о пространственном местоположении закрепленной цели и цифровом виде расчетное время подлета и расстояние до цели, а также команды управления.

Использование АСУ ПЗРК "Шлем" позволяет навести пусковую трубу с ракетой на цель и подготовиться к пуску до появления цели в зоне видимости стрелка-зенитчика; также возможен пуск ракеты после срабатывания головки самонаведения без визуального контакта с целью. Указанные возможности значительно улучшают характеристики боевого применения ПЗРК, особенно в условиях плохой видимости.



Основные характеристики:

Количество обрабатываемых целей до 60
Дальность приема РЛИ от РЛС или батарейного командного пункта, км до 30
Дальность передачи целеуказаний от командира подразделения ПЗРК до стрелка-зенитчика, м до 1000
Количество каналов управления до 9
Цикл управления, с 1
Количество ракет на пусковой установке 2
Точность топопривязки, м до 20
Вид стрельбы Последовательный, одиночный, вдогонку, навстречу
Углы наведения, град.:

по азимуту

360

о углу места

от -10 до +70
Диапазон рабочих температур, град. С от -40 до +55
Масса, кг:

автоматизированного рабочего места

8,7

опорно-пусковой установки на грунте

85
