Модернизированный подвижный пункт разведки воздушных целей и управления 9С80М1

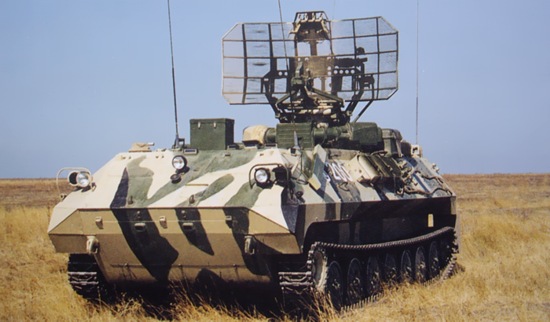

Пункт управления 9С80М1



Предназначен для управления с места и в движении боевыми действиями и огнем подразделений ПВО, вооруженных зенитными артиллерийскими и зенитными ракетными комплексами ближнего действия и малой дальности.

Он обеспечивает автоматизированное управление боевыми средствами, работающими в алгоритмах аппаратуры передачи данных (АПД) двух типов "АККОРД" и АСПД-У (БМ ЗРК "Стрела-10М2(3)", ЗСУ "Тунгуска-М1", ЗСУ-23-4М4, СОСН 9С520 и ПЭП 1Л110 (1Л15), БМ ЗРС "Тор-М1") и неавтоматизированное управление боевыми средствами необорудованными АПД.

В состав пункта входят:

- радиолокационная станция с аппаратурой опознавания воздушных целей;

- управляющий аппаратно-программный комплекс;

- многоканальная аппаратура съема и передачи данных;

- средства внешней и внутренней связи;

- система навигации и топопривязки;

- гусеничное шасси МТ-ЛБу с системами электропитания и жизнеобеспечения.



Основные характеристики:

Дальность обнаружения целей (ЭПР = 1 м2 ), км:

на высоте 500 м и более

не менее 34

на высоте 25 м

не менее 22
Период обзора пространства, с 2-4
Зона разведки:

по азимуту, град.

360

по углу места, град.

30

по высоте, м

4500
Количество одновременно сопровождающих трасс целей не менее 40
Количество одновременно управляемых объектов до 6
Дальность приема и передачи данных, км до 10
