Пост съема и обработки радиолокационной информации «ПОРИ-П1М»

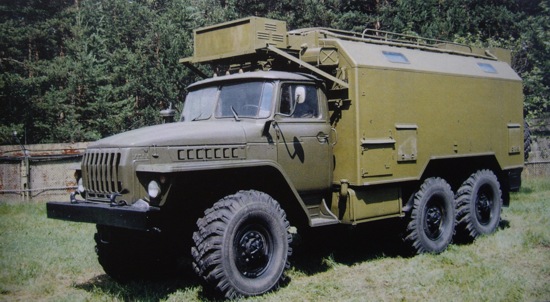

Пост "ПОРИ-П1М"



Предназначен для приема и обработки радиолокационной информации (РЛИ) от сопрягаемых средств радиолокации о воздушной обстановке для АСУ зенитной ракетной бригады «Поляна-Д4М», унифицированного БКП 9С737М.
ПОРИ-П1М состоит из:

- подвижной единицы (ПЕ) МП200М с комплексом средств автоматизации (КСА), средств связи, техническими средствами сопряжения с РЛС и АСУ зенитно-ракетной бригады;

- подвижной единицы МП203М с аппаратурой передачи данных, средствами связи и кабелями подключения РЛС;

- дизельной электростанции на базе автомобиля КаМАЗ.

Режимы работы:

- боевой - работают все технические средства поста. Ведется обработка радиолокационной информации; передача параметров воздушных целей на командный пункт;

- дежурный - работают средства речевой связи с командным пунктом, сопряженными РЛС и ПОРИ-П2М (ПОРИ-П2ВМ);

- тренажа - работают все технические средства поста, ведется тренировка операторов расчета по имитированным трассам воздушных целей или реальной воздушной обстановке.

ПОРИ-П1М оснащен:

- средствами автоматизации и связи;

- системой радиационной и химической разведки;

- приборами ночного видения.

Комплекс средств автоматизации поста ПОРИ-П1М обеспечивает:

- высокую помехоустойчивость поста за счет подключения РЛС, работающих в разных диапазонах;

- высокую производительность и минимальные ошибки при сопровождении целей;

- безопасность пролета своей авиации над расположением боевых порядков зенитно-ракетного дивизиона;

- автоматическую постановку целей на сопровождение по координатным отметкам РЛС, расчет их трасс движения с отождествлением целей от всех источников информации.

ПОРИ-П1М перевозится воздушным, морским и железнодорожным транспортом с колеей, соответствующей европейскому стандарту железных дорог.

ПЕ МП200М является основой поста. В ней размещены следующие основные технические средства:

- универсальные электронно-вычислительные машины специального назначения с программным управлением параллельного действия (ЭВМ);

- устройство ввода-вывода информации в магистраль обмена (УВ-ВМО);

- устройство сопряжения и обмена с РЛС (УСРЛ);

- аппаратура программной обработки с устройством сопряжения и обмена с каналами связи и рабочими местами операторов;

- автоматизированные рабочие места операторов съема координат (АРМ);

- устройство управления отображением первичной информации (УУОПИ);

- аппаратура передачи данных в каналы связи (АПД);

- аппаратура телефонной связи, радиосвязи и документирования речевой информации;

- устройство сопряжения аппаратуры передачи данных с комплексом средств автоматизации;

- аппаратура передачи данных;

- средства связи с самолетами.

Три автоматизированных рабочих места операторов съема координат объединены в коллективное рабочее место.

Каждое АРМ оборудовано пультом управления, индикатором совмещенной воздушной обстановки, световым табло, пультом связи и позволяет осуществить:

- обнаружение, ручной ввод координат целей и их сопровождение;

- отображение дополнительной информации о сопровождаемых целях;

- ввод характеристик воздушных объектов.

Наличие в составе ПЕ МП203М одиночного и группового комплектов ЗИП обеспечивает восстановление работоспособности поста в полевых условиях в течение не более 30 мин.



Основные характеристики:

Общее количество принимаемых целей до 250
Количество сопровождаемых одиночных и групповых целей до 50
Количество источников РЛИ до 5
Режимы сопровождения целей автосопровождение с автозахватом, ручной
Потребляемая мощность от источников питания с напряжением 380 В и частотой 50 Гц, кВт не более 7,5
Потребляемая мощность с включенными средствами жизнеобеспечения, кВт не более 21,5
Время непрерывной работы, ч: 72
из них в дежурном режиме 36
Время развертывания поста (прием радиолокационной информации ведется от трехкоординатной РЛС), мин. не более 20
Время развертывания поста с подключением всех РЛС, развертыванием антенно-мачтового устройства для дальней связи, мин. не более 45
