Пост съема и обработки радиолокационной информации "ПОРИ-П3"

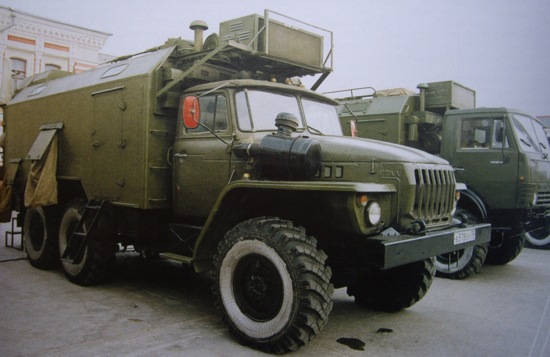

Пост "ПОРИ-П3"



Предназначен для приема и обработки радиолокационной информации от сопряженных средств радиолокации, взаимодействующих и подчиненных объектов и является унифицированным источником информации для объектов автоматизированных систем управления войсками ПВО и авиации, комплексами средств автоматизации зенитно-ракетной бригады (зрбр) "Поляна-Д4М1", УБКП "Ранжир", постов ПОРИ-П1М.

ПОРИ-ПЗ состоит из:

- подвижной единицы (ПЕ) МП204 на базе автомобиля "Урал-43203" с комплексом средств автоматизации, средствами связи, техническими средствами сопряжения с РЛС, ПРВ, подчиненными объектами и командным пунктом;

- прицепа ВП501 на базе кузова КП4Ш с техническими средствами сопряжения с РЛС, ПРВ, средствами связи, кабелями подключения РЛС и ПРВ, одиночным комплектом ЗИП и комплектом эксплуатационной документации;

- дизельной электростанции ЭД2хЗО-Т400-1РАМ1 на базе автомобиля Урал-43203 или КамАЗ-4310 с двумя дизель-генераторами мощностью по 30 кВт каждый.

Режимы работы ПОРИ-ПЗ:

- боевой - работают все технические средства поста. Ведется обработка радиолокационной информации, сопровождение воздушных целей, передача их параметров на командный пункт;

- дежурный - работают средства речевой связи с командным пунктом, сопряженными РЛС и ПРВ;

- тренажа - работают все технические средства поста, ведется тренировка операторов расчета по имитированным трассам воздушных целей и реальной воздушной обстановке.

ПОРИ-ПЗ оснащен:

- средствами автоматизации и связи;
- системой радиационной и химической разведки;
- приборами ночного видения.

Обеспечивает одновременное подключение:

по цифровым каналам связи:

- командного пункта;
- до двух взаимодействующих объектов;
- до трех подчиненных объектов;
- до пяти РЛС с цифровым выходом;

через выносную аппаратуру уплотнения:

- до двух РЛС с аналоговым выходом;
- до двух ПРВ с аналоговым выходом.

Режимы сопровождения целей: автоматический, полуавтоматический, ручной.

Комплекс средств автоматизации и связи поста ПОРИ-ПЗ обеспечивает:

- информационно-техническую совместимость с разнотипными АСУ;

- высокую помехоустойчивость поста за счет подключения РЛС, работающих в разных диапазонах;

- минимальные ошибки при сопровождении целей;

- высокую производительность при сопровождении целей;

- безопасность пролета своей авиации над расположением боевых порядков зенитно-ракетного дивизиона благодаря оперативной информации оповещения о своих самолетах;

- глазомерное наведение на воздушные и наземные объекты;

- автоматическую постановку целей на сопровождение по аналоговым и координатным отметкам, в том числе при маневрах и пересечении трасс;

- расчет трасс движения целей с отождествлением отметок от всех источников информации;

- введение юстировочных поправок по азимуту при сопряжении с РЛС и ПРВ;

- управление выводом ПРВ на заданный азимут (разовый или автоматический вывод);

- отображение на экранах индикаторов рабочих мест характеристик воздушных объектов, принимаемых по каналам связи;

- прием цифровой информации от РЛС по проводным или радиоканалам через встроенные радиосредства;

- обмен речевой информацией по проводным или радиоканалам через встроенные радиосредства;

- обмен цифровой и речевой информацией с командным пунктом, взаимодействующими и подчиненными объектами по проводным или радиоканалам через встроенные или придаваемые радиостанции;

- дистанционное управление включением режимов опознавания РЛС.

Автоматизированное рабочее место связиста оборудовано персональной ЭВМ (ПЭВМ), монохромным видеомонитором, клавиатурой, блоками коммутации линий связи, абонентским пультом связи, индивидуальным светильником и вентилятором, и позволяет осуществить:

- отображение информации о состоянии и режимах работы каналов связи и технических средств изделия;

- контроль исправности каналов связи и технических средств изделия;

- настройку каналов связи и программного обеспечения изделия для работы с конфетными источниками информации;

- ручную коммутацию речевых и цифровых линий связи;

- речевую двухстороннюю связь с сопрягаемыми объектами и членами расчета.

Изделие перевозится воздушным, морским и железнодорожным транспортом с колеей, соответствующей европейскому стандарту железных дорог.



Основные характеристики:

Количество сопровождаемых трасс и пеленгов: до 127

при работе от РЛС с цифровым выходом

70

при работе от РЛС с аналоговым выходом

30
Дальность связи через встроенные средства радиосвязи, км:

Р-415В (2 канала) со штыревой антенной ДБ12

до 12

Р-415В (2 канала) с антенной ДБ11 на 13-метровой мачте

до 40

Р-163-50У(Р-163-УП)

до 20

Р-800 (с самолетами)

до 200

Р-163-1У (на марше)

до 8

Р-171М

до 60
Потребляемая мощность от источника питания:

напряжением 380 В, частотой 50 Гц, кВт

не более 12

то же с включенными средствами жизнеобеспечения

не более 20
Время непрерывной работы, ч не менее 72

из них в дежурном режиме (включены средства электропитания, жизнеобеспечения и связи, радиостанции работают на прием)

36
Время развертывания поста (прием радиолокационной информации ведется от трехкоординатных РЛС), мин. не более 20
То же с подключением всех РЛС и ПРВ, развертыванием антенно-мачтового устройства для дальней связи, мин. не более 45
