Мишенный комплекс "Бобр"

Мишенный комплекс "Бобр"



Предназначен для пуска имитаторов воздушных целей, обеспечивающих проведение учебно-тренировочных и испытательных стрельб средств ПВО малой дальности и ближнего действия.

Имитаторы воздушных целей обеспечивают воспроизведение скоростных, траекторных параметров движения и характеристик излучения самолетов, крылатых ракет, поражающих элементов высокоточного оружия, дистанционно пилотируемых летательных аппаратов в радиолокационном и инфракрасном диапазонах.

Состав мишенного комплекса:

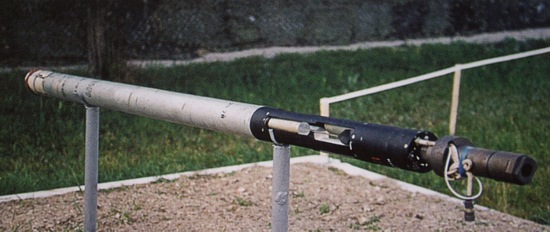

- пусковая установка (ПУ) 9П334;

- имитатор воздушной цели с ложными тепловыми целями типа "Гроздь" (ИВЦ) 9Ф839;
- пульт запуска 9У14;

- имитатор воздушной цели с ложными тепловыми целями типа "Диез" (ИВЦ) 9Ф839-1;

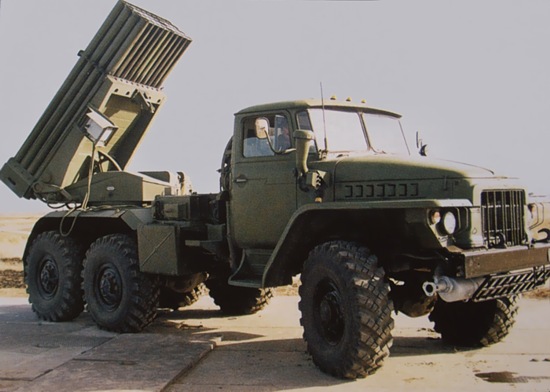

- боевая машина РСЗО "Град" БМ-21;

- имитатор воздушной цели с радиолокационным отражателем (ИВЦ) 9Ф839-2.



Основные характеристики:

Калибр, мм 122
Количество направляющих, шт. 1
Длина направляющей ПУ, мм 2996
Углы наведения ПУ, град.:

по вертикали

10-45

по горизонтали

±10 от направления грубой ориентировки
Масса ПУ, кг 245
Длина ИВЦ, мм:

9Ф839, 9Ф839-1

3369

9Ф839-2

3378
Масса ИВЦ, кг:

9Ф839, 9Ф839-1

74,5

9Ф839-2

77,8
Скорость полета ИВЦ, м/с 200-320
Время полета ИВЦ, с до 36
Время горения трассера, с до 40
Дальность полета ИВЦ, км до 10
Высота полета ИВЦ, км до 2,5
Эффективная поверхность рассеяния ИВЦ 9Ф839-2, м2 до 1
Темп отстрела четырех ЛТЦ, с 0,5; 1,5; 2,5; 3,5 с дискретностью 1 с
