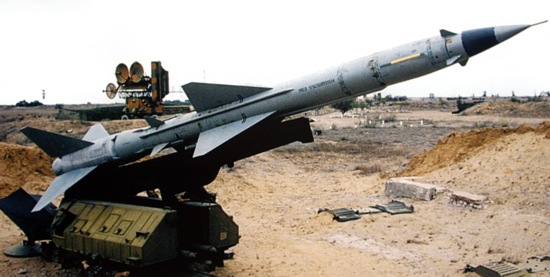

Ракета-мишень РМ-75

Ракета-мишень РМ-75



Предназначена для имитации современных и перспективных воздушных целей для тренировки личного состава зенитно-ракетных войск, а также для отработки и испытаний зенитно-ракетных систем.

Ракета-мишень РМ-75 разработана на базе снятых с эксплуатации ЗУР 5Я23 системы С-75 в двух модификациях:

- маловысотная ракета-мишень РМ-75МВ;

- высотная ракета-мишень РМ-75В.

Ракета двухступенчатая, выполнена по "нормальной" аэродинамической схеме. Первая ступень (ускоритель) представляет собой твердотопливный ракетный двигатель с установленными на нем стабилизаторами; вторая - оснащена жидкостным реактивным двигателем.

Запуск мишени производится со штатной наземной пусковой установки, старт - наклонный.

Подготовка мишени, проведение пуска и слежение за полетом обеспечиваются средствами передвижного наземного комплекса ПНК "Лиса-М".

Прекращение полета производится бортовыми устройствами мишени в случае нарушения стабилизации по курсу, при выходе на высоты, превышающие заданные по безопасности полета, а также в заданный момент времени или по разовой радиокоманде.

Специальное оборудование мишени включает:

- трассеры Т-60-11 для усиления ИК-излучения;

- пассивный радиоотражатель (линза Люнеберга) для увеличения ЭПР до 1,9 м2 ;

- радиоответчик 21Г6 для обеспечения сопровождения наземными комплексами РЛС "Кама".

Мишень и наземные средства могут быть дооборудованы специальной аппаратурой, включая оборудование АСОРС.

Стоимость мишени РМ-75 значительно ниже стоимости специально разрабатываемых воздушных мишеней с аналогичными характеристиками.

Создание сверхзвуковых ракет-мишеней на базе отслуживших свой срок эксплуатации зенитных управляемых ракет является экономически эффективным способом утилизации снимаемых с вооружения боевых ракет, обеспечивающим им "вторую жизнь" и широкое применение в войсках в качестве воздушных мишеней, имитирующих типовые воздушные цели.



Основные характеристики:



Маловысотная

Высотная

Тип ракеты-мишени

РМ-75МВ

РМ-75В

Bec, кг





стартовый

2350

2350

второй ступени

1346

1346

Габаритные размеры, м:





длина стартовой конфигурации

10,6

10,6

длина второй ступени

8

8

размах крыла

1,7

1,7

диаметр

0,5

0,5

ЭПР, м2:





собственная

0,1-0,4

0,1-0,4

с линзой Люнеберга

0,2-1,9



Диапазон высот в зоне применения, км

0,05-0,5

1-20

Диапазон скоростей в зоне применения, м/с

700-200

1200-350

Дальность в зоне применения, км

40

40-100

Время полета, с

70

70-140
