Наземный комплекс управления станциями помех АКУП-1

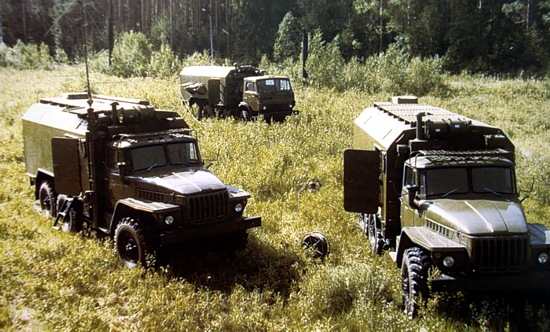

Комплекс АКУП-1



Предназначен для управления группировкой станций помех, состоящей из трех рот.
В состав АКУП входит один автоматизированный командный пункт батальона (АКПБ) и до трех автоматизированных пунктов управления ротами помех (АПУР).

В состав каждой роты входят девять станций помех (СПН-4 - 6 шт., СПН-2 - 3 шт.) и автоматизированный пункт управления (АПУР). Координация действий рот осуществляется с автоматизированного командного пункта батальона (АКПБ) комплекса АКУП-1. Группировка станций помех обеспечивает прикрытие от обнаружения бортовыми РЛС бокового обзора (РЛС БО), РЛС управления оружием (РЛС УО) класса "воздух - земля" наземных войсковых объектов с эквивалентной площадью рассеивания до 104 м2 на площади порядка 100x100 км (КП соединений, ракетные, артиллерийские части, аэродромы, железнодорожные узлы и т.п.), а также подавление РЛС обеспечения полетов на малых высотах (ОПМВ) - 50 - 300 м.

Общее количество одновременно подавляемых радаров достигает 50.

Станции помех могут работать не только в составе комплекса, но и автономно. В этом случае станция осуществляет автоматический поиск, классификацию целей по принадлежности "свой - чужой", определение несущей частоты, длительности импульсов и периода их повторения, выбор приоритетной цели и выдачу помехи заданной структуры.

Управление осуществляется по данным о воздушной обстановке от командного пункта и по данным от комплекса исполнительной радиотехнической разведки 1Л222 (или от станции помех в информации обратного контроля). Режим централизованного управления комплекса РЭБ позволяет создавать новые режимы его применения: режим мерцающей помехи, режим излучения помехи на частотах и синхронно с сигналами прикрываемой РЛС, создание помех радиомаякам, применяемым в разностно-дальномерных системах самолетов-разведчиков.

Централизованное управление с применением обработки импульсных потоков на ЭВМ обеспечивает оптимальный маневр мощностями управляемой группировки станций помех для подавления наиболее опасных целей в приоритетных направлениях.
Создаваемая станциями комплекса помеха на экране радара полностью исключает возможность прицельного бомбометания или ракетного удара по защищаемому объекту.

Боевой расчет, обслуживающий АКПБ и АПУР, составляет 7 и 6 человек соответственно.

Комплекс имеет автоматическую систему контроля (обнаружение неисправностей до блока), обеспечивает устойчивую работу при темпе-ратуре окружающего воздуха от -50 до 40 °С, относительной влажности воздуха до 98 %.



Состав комплекса:



АКПБ

АПУР

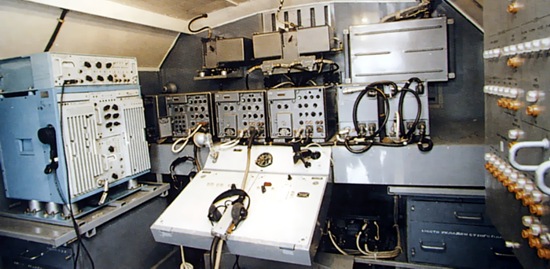

Машина управления:

1

1

аппаратура передачи данных

2

2

таблично-знаковый индикатор

3

2

координатно-знаковый индикатор

2

2

пульт оператора

2

2

алфавитно-цифровое печатающее устройство

-

1

магнитофон

1

1

Машина связи:

1

1

панель ввода команд

1

1

радиоприемник (1,5-60 МГц)

1

1

радиорелейная станция (80-120 МГц, 10 Вт)

-

1

радиостанция симплексная (30-76 МГц, 60 Вт)

1

1

радиостанция дуплексная (30 - 76 МГц, 50 Вт)

1

1

радиостанция маршевая (30 - 76 МГц, 30 Вт)

1

1

Электростанция:





дизельный генератор мощностью 2x16 кВт

1

1

преобразователь промышленной сети

1

1

Комплект запасного имущества и принадлежностей (ЗИП)

1

1


Основные характеристики:

Количество объектов управления:



АКПБ

3 АПУР

АПУР

9 (3 – СПН-2, 6 – СПН-4)

Дальность, км:



сопряжения с источниками радиолокационной информации:



АКПБ

до 40

АПУР

до 20

Количество распределяемых целей:



АКПБ

50

АПУР

20

Время обработки и передачи информации, с:



АКПБ (на три АПУР)

не более 5

АПУР (на девять СПН)

не более 7

Скорость передачи данных, бит/с

1200

Время:



развертывания (свертывания), мин.

не более 45

готовности после включения, мин.

не более 5

непрерывной работы, ч

24

Средняя наработка на один отказ, ч

не менее 190

Среднее время восстановления аппаратуры комплекса, мин.

не более 25
