Наземный комплекс маломощных передатчиков помех

Наземный комплекс маломощных передатчиков помех Наземный комплекс маломощных передатчиков помех



Предназначен для радиоэлектронного подавления РЛС АМ/АРУ-1(2) самолета дальнего радиолокационного обнаружения и наведения системы "АВАКС" по главному лепестку диаграммы направленности антенны при работе РЛС в импульсно-доплеровском режиме со сканированием и без сканирования луча по углу места, в импульсном и комбинированном режимах обнаружения воздушных целей.

Комплектация:

- комплект передатчиков помех (ПП) - 6 шт;
- пункт управления (ПУ);
- комплект кабелей и жгутов;
- комплект ЭД.

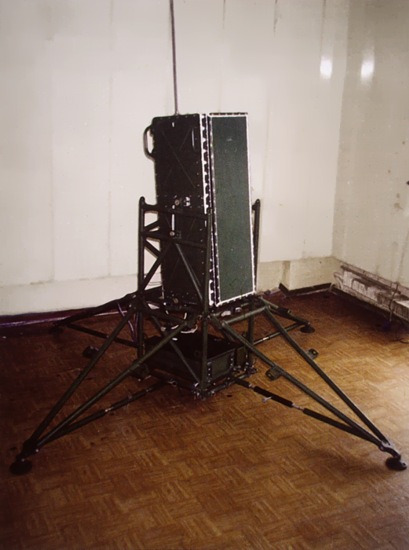

Состав  комплекса:

- антенная система;
- аппаратура обнаружения, селекции и воспроизведения сигналов РЛС;
- исполнительное устройство аппаратуры управления по радиоканалу;
- аккумуляторная батарея.

В состав ПУ входят:

- аппаратура управления по радиоканалу;
- средства оперативно-командной радиосвязи;
- комплект ЗИП.



Основные характеристики:

Диапазон рабочих частот

сантиметровый

Спектральная плотность мощности передатчика помех (ПП), Вт/МГц

не менее 10

Виды помех

квазишумовая прицельно-заградительная по частоте

Ширина спектра помехи, МГц

не более 5

Пределы работы, град.:



по азимуту

не менее 60

по углу места

1-6

Эквивалентная
чувствительность, дБ (Вт)

не более минус 70

Максимальное удаление
ПП от РЛС, км

250

Расстояние между прикрываемым
объектом и РЛС, км

не более 80

Время непрерывной работы ПП, ч:



от промышленной сети 220 В, 50 Гц

24

от аккумуляторной батареи

12

Масса аппаратуры ПП, кг

до 80

Боевой расчет, чел.

2
