Наземная станция мощных шумовых помех СПН-2

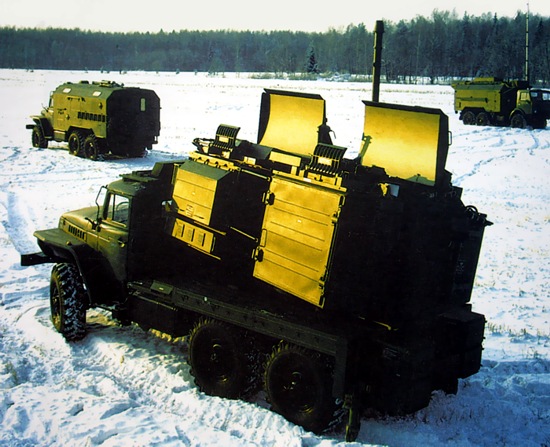

Станция помех СПН-2



Предназначена для защиты наземных площадных и малоразмерных объектов от наблюдения их импульсными самолетными радиолокационными станциями (РЛС), в том числе РЛС бокового обзора (РЛС БО), РЛС управления оружием (РЛС УО) класса "воздух -земля", РЛС навигации и обеспечения полетов самолетов на малых высотах (РЛС ОПМВ).

Станция выполняет свое назначение автономно (по командам оператора с пульта управления) и при централизованном управлении (от автоматизированного комплекса управления станциями помех АКУП-1).

Подавление РЛС станция осуществляет как при медленной перестройке несущих частот, так и при перестройке несущей частоты от импульса к импульсу при частотах повторения импульсов до 5 кГц.

В секторе одновременной работы 10° х 45° в режиме узких диаграмм направленности (УДН) или 45° х 45° в режиме широких диаграмм направленности (ШДН) станция может создавать помехи в двух направлениях (лучах), подавляя одновременно до двух РПС БО или до двух РЛС ОПМВ, или до шести РЛС УО (соответственно по одной РЛС БО или РЛС ОПМВ и по три РЛС УО в каждом направлении).

Станция позволяет создавать следующие виды помех:

- шумовые (маскирующие) квазинепрерывные;
- шумовые ответные (при работе подавляемой РЛС с перестройкой несущей частоты от импульса к импульсу). Обеспечивается подавление нескольких РЛС с перестройкой несущей частоты от импульса к импульсу, находящихся в одном луче.

Шумовая квазинепрерывная помеха может создаваться как прицельная, то есть примерно соответствующая спектру принимаемого радиоимпульса.

Станция помех обеспечивает разведку РЛС БО, РЛС УО на дальности 130 - 150 км, РЛС ОПМВ - на дальности прямой радиовидимости (до 30 - 50 км в зависимости от высоты полета самолета - носителя РЛС ОПМВ).

Дальность определения класса РЛС (РЛС БО или РЛС УО) составляет 70 - 80 км. Класс РЛС (БО, УО, ОПМВ) определяется по совокупности параметров принимаемых сигналов.

Станция помех обеспечивает скрытие от радиолокационного наблюдения с использованием РЛС УО наземных объектов с эффективной площадью рассеяния (S эфф.) до 103 м2 при полетах самолетов от максимальной до минимальной горизонтальной дальности РЛС "УО - объект" 10 - 15 км и вынос станции помех от прикрываемого объекта на 5 -15 км (в зависимости от типа прикрываемого объекта) с учетом "мертвой воронки", обусловленной пределами работы станции помех по углу места. Ширина спектра заградительной помехи может быть расширена вплоть до ширины диапазона работы станции помех, но эффективность такой помехи будет снижена за счет неравномерности спектра помехи по диапазону частот и уменьшения удельной спектральной мощности помехи.

Боевой расчет, обслуживающий каждую станцию, составляет 5 человек.

В состав станции входят машина антенная, машина управления и электростанция.

Машина антенная включает:

- многолучевую приемную и передающую антенны;
- восемь антенн компенсации боковых лепестков;
- приемное 24-канальное устройство;
- устройство определения направления;
- двухканальную систему определения и воспроизведения частоты (СОВЧ);
- аппаратуру анализа и управления;
- вычислительную машину.

Машина управления включает: пульт управления, две радиостанции, телефонный аппарат, аппаратуру передачи данных, автоматическую систему контроля, аппаратуру документирования и имитатор сигналов.

Электростанция включает дизельный генератор мощностью 60 кВт и преобразователь промышленной сети. Наличие в составе станции одиночного комплекта запасного имущества и принадлежностей (ЗИП) обеспечивает восстановление работоспособности станции в полевых условиях.

Станция укомплектована автоматической системой контроля (обнаружение неисправности с точностью до блока, а в отдельных случаях, до группы блоков). Время развертывания станции обученным расчетом составляет летом - 20 мин, зимой - 40 мин.



Основные характеристики:

Рабочий диапазон частот, МГц

13333-17544

Ширина сектора одновременной работы по уровню минус 3 дБ, град.



при узких диаграммах направленности (УДН):



в азимутальной плоскости

45 (+8,-2)

в угломестной плоскости

10±2,8

при широких диаграммах направленности (ШДН):



в азимутальной плоскости

45(+7,-2)

в угломестной плоскости

45(+4,-7)

Пределы работы по угловым координатам, град.:



по азимуту

0-360

при УДН по углу места

от -2,5±1,3 до 45±4

при ШДН по углу места

от -7,5±3 до 78±13

Точность отработки угловых координат, град.:



по азимуту

±3,75

по углу места

±1,4

Скорость механического перемещения антенной системы, град./с:



по азимуту

не менее 5

по углу места

не менее 2,5

Ширина парциальной диаграммы направленности (ДН) приемной антенны системы определения направления (СОН) по уровню минус 3 дБ, град.:



при УДН:



в азимутальной плоскости

7,8±1,7

в угломестной плоскости

2,5±0,8

при ШДН:



в азимутальной плоскости

7,8±1,7

в угломестной плоскости

12,5±2,5

Суммарная мощность на выходах антенной решетки в зависимости от номера луча, Вт

1300 (1100,750)

Число одновременно обслуживаемых направлений в пределах сектора одновременной работы (СОР)

2

Точность определения средней частоты спектра принимаемого сигнала, МГц:

не более 3,5

Ширина спектра маскирующей помехи, МГц:



прицельной по частоте (1 -3 канала СОВЧ)

6-19,2

заградительной по частоте

260-270

Динамический диапазон входных сигналов приемных устройств СОН и СОВЧ, дБ

до 55

Время задержки выдачи ответной помехи с момента приема сигнала перестраиваемой по частоте РЛС, мкс

не более 15

Время непрерывной работы, ч

24
