Радиолокационные комплексы 5Н87 и 64Ж6

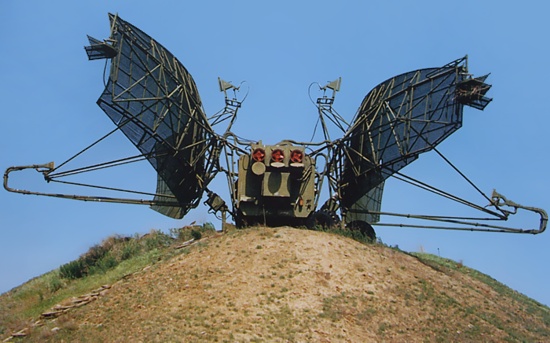

Приемо-передающая кабина дальномера РЛК 5Н87



Предназначены для контроля воздушного пространства в большом диапазоне дальностей и углов места, обнаружения и измерения координат широкого класса воздушных объектов в условиях интенсивного радиопротиводействия.

Подвижные радиолокационные комплексы 5Н87 и 64Ж6 оснащены аппаратурой защиты от различных естественных и организованных помех, имеют возможность сопряжения с пунктом автоматического съема координат и передачи радиолокационной информации по обычным каналам связи, а также по радиотрансляционной линии РЛ-30-1М.

Могут использоваться в составе автоматизированных систем управления.

В состав РЛК входят:

- антенно-поворотные устройства;

- прицепы Д-1 и Д-2;

- технический пост-прицеп Т(19Т);

- прицепы с модулярной аппаратурой - МП-1 и МП-2(МЛ-1 и МЛ-2);

- прицеп с индикаторной аппаратурой (прицеп И) или выносные индикаторные посты ВП-87М;

- радиовысотомеры - два или четыре ПРВ-13М (ПРВ-17-2);

- два наземных радиозапросчика;

- прицеп "3" с запасным имуществом и измерительной аппаратурой;

- автокран 8Т210 на шасси автомобиля "Урал-375Д";

- дизель-электрическая станция типа 5Е97;

- центральный распределительный пост 5И55 (ЦРП-П);

- преобразовательные станции - две 5П28 (одна ППС-П);

- дизель-электрические станции - четыре 5Э42 (три ЭСД-200-Т/200/4-400).

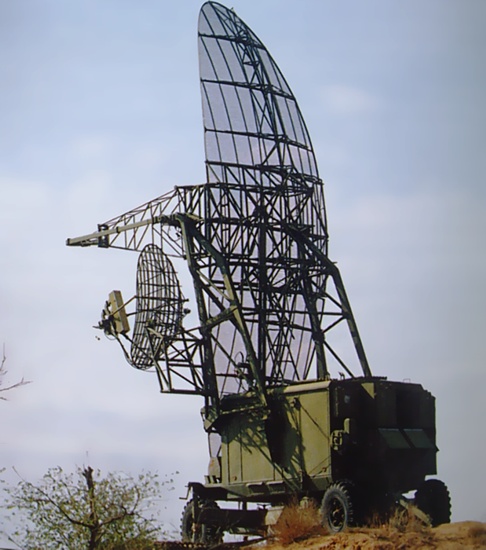

Приемо-передающая кабина радиовысотомеров ПРВ-13М РЛК 5Н87 (64Ж6)
Приемо-передающая кабина радиовысотомеров ПРВ-13М РЛК

Обзор пространства РЛК осуществляют путем механического вращения двух антенно-поворотных устройств в горизонтальной плоскости со скоростью 6 об./мин. Антенные устройства представляют собой зеркальные параболические антенны с рупорными облучателями и формируют диаграммы направленности, перекрывающие сектор по углу места от 0 до 45 град.

Обнаружение и измерение координат воздушных объектов производится на индикаторе кругового обзора. Угол места (высота) определяется с помощью радиовысотомеров, входящих в состав РЛК. Антенно-поворотные устройства могут размещаться на холмах высотой до 6 м. Углы закрытия не должны быть более 10 мин. Перевозка комплексов осуществляется автомобильным и железнодорожным транспортом.

РЛК могут эксплуатироваться при температуре окружающей среды ±50 °С, относительной влажности воздуха до 198 %. (при +35 °С), скорости ветра до 25 м/с. Высота размещения над уровнем моря - до 1000 м.

Основные направления модернизации РЛК 5Н87 (64Ж6):

- исключение из состава комплекса одного дальномера и высотомеров;

- обеспечение измерения высоты целей "на проходе" путем введения нового облучателя;

- повышение помехозащищенности от естественных и преднамеренных помех;

- повышение эксплуатационно-технических характеристик;

- замена ламповой аппаратуры на современную полупроводниковую.

Модернизация РЛК обеспечит:

- увеличение чувствительности приемного устройства (уменьшение Кш в два раза), увеличение дальности обнаружения на 30 - 40 км, повышение надежности и долговечности входных усилителей в 5 - 6 раз. Улучшение параметров приемной аппаратуры, в частности динамического диапазона на 5 - 10 дБ;

- улучшение параметров аппаратуры защиты от активных шумовых помех на 10-15 дБ. Повышение коэффициента подпомеховой видимости на 5 - 8 дБ. Улучшение наблюдаемости отметок от целей на экране. Исключение сложных, трудоемких настроек. Исключение ультразвуковых линий задержки с термостатированием. Повышение надежности и долговечности аппаратуры в 8 - 10 раз;

- снижение затрат на обслуживание и ремонт в 2-3 раза;

- повышение эффективности использования РЛС в группировках РТВ с 0,85 до 0,95.



Основные характеристики:

Диапазон частот

дециметровый

Темп обзора, об./мин.

6

Дальность обнаружения цели типа "истребитель" на высоте, км:

10-300

10

330

15 и выше

380

Верхняя граница зоны обнаружения цели типа "истребитель", км

54

Ошибки измерения координат целей (в 80 % измерений):

10

по дальности, м

1000

по высоте, м

300

по азимуту, град.

0,8
