Радиолокационный комплекс "Барьер-Е"

РЛК "Барьер-Е"



Предназначен для систем защиты охраняемых территорий (границы, резиденции, ответственные объекты, горные ущелья, проливы и входы в акватории портов) от малозаметных низколетящих воздушных объектов, в том числе крылатых ракет, целей, выполненных с применением технологии "стелс", легких спортивных самолетов, дельтапланов, воздушных шаров и других маловысотных целей.

Радиолокационный комплекс (РЛК) "Барьер-Е" представляет собой принципиально новый тип радиолокационного вооружения, использующий метод бистатической локации «на просвет». За счет "просветного" эффекта между передатчиком и приемником бистатической системы формируется область с исключительно высоким энергетическим потенциалом - радиолокационный барьер, позволяющий надежно обнаруживать малозаметные цели, недоступные для обнаружения традиционными моностатическими РЛС. При радиолокации "на просвет" эффективная поверхность рассеяния целей возрастает на 2-3 порядка и не зависит от наличия на них радиопоглощающего покрытия, т. е. "стелс"-цели обнаруживаются как обычные.

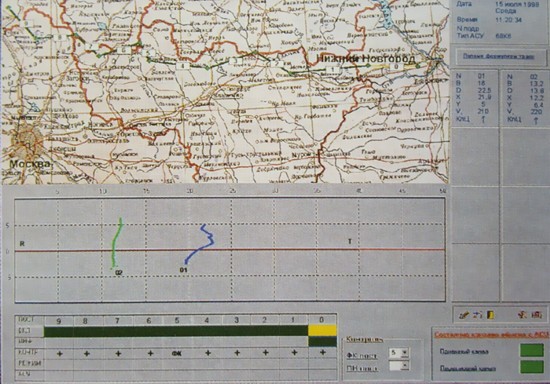

Изображение на дисплее компьютера, которым пользуется оператор комплекса "Барьер-Е"

Отличительной особенностью комплекса является то, что в качестве зондирующего сигнала используется излучение передатчика радиорелейной станции (РРС) в штатном режиме работы (связь, передача телекодовой информации). Излучаемая мощность состав-ляет всего 1 - 3 Вт, что позволяет располагать РЛК вблизи населенных пунктов. РЛК формирует радиолокационный барьер шириной несколько километров, сплошной по высоте (от земли до 3 - 7 км) протяженностью до 400 - 500 км (может объединяться до 10 бистатических звеньев). Радиолокационному барьеру может быть придана любая требуемая форма. Вся аппаратура работает полностью автоматически без обслуживающего персонала. РЛК автоматически обнаруживает, определяет траекторные параметры, сопровождает и распознает объекты при их пролете через барьерную зону (радиолокационную границу). Радиолокационная информация от всех звеньев по радиоканалу РРС передается на единое выносное устройство, которое может быть удалено от барьера на сотни километров.

Комплекс не имеет аналогов.

В состав РЛК входят до одиннадцати приемо-передающих постов (десятизвенная система) и выносное устройство с рабочим местом оператора.

На приемо-передающем посту располагаются:

- мачта с установленной на ней приемной антенно-фидерной системой;

- аппаратура обработки сигналов (в кабине, контейнере);

- аппаратура контроля технического состояния поста (глубина поиска неисправностей до 1 - 2 модулей);

- радиорелейная станция (РРС), используемая в качестве источника зондирующего сигнала и для передачи радиолокационной и служебной информации;

- аппаратура передачи данных для сопряжения с РРС.

Выносное устройство включает:

- рабочее место оператора с индикатором отображения информации о целях и техническом состоянии РЛК, аппаратурой управления РЛК и аппаратурой регистрации и документирования информации;

- РРС для приема радиолокационной и приема-передачи служебной информации;

- АПД для сопряжения с РРС;

- аппаратуру сопряжения с потребителями информации (АСУ).



Основные характеристики:

Диапазон волн, МГц

390-430 (10 рабочих точек)

Зона обнаружения:

многозвенная (максимальное количество звеньев 10 )

длина одного звена, км

До 50

поперечный размер барьерной зоны, км

1,5-12 ( в зависимости от типа цели)

высота барьерной зоны, км

от 0,03 до 3-7

Точность определения координат и параметров движения воздушных объектов (усредненная по трассе):



вдоль барьера, м

2100

поперек барьера, м

170

азимута, град.

1

скорости, м/с

5,8

Разрешающая способность поперек барьера, м

не более 300

Средний период ложных тревог, ч

не менее 72

Количество классов распознаваемых целей

5 (крылатая ракета, истребитель, бомбардировщик, вертолет, легкомоторный самолет

Вероятность распознавания

0,89

Вид выходной информации

трассы

Количество одновременно сопровождаемых целей

5 ( в зоне обзора одного звена)

Темп выдачи информации, с

1
