Модернизированный зенитный ракетный комплекс "Печора-2А"

ЗРК "Печора-2А"



Предназначен для обороны важнейших административных, промышленных и военных объектов от ударов средств воздушного нападения, имеющих эффективную площадь рассеяния более 0,2 м2, летящих со скоростями до 700 м/с.

Экспортные варианты ЗРК под названием "Печора", "Печора-М" и "Печора-M1А" были поставлены в ряд зарубежных стран.

В 1998 - 2001 годах в НПО "Алмаз" разработан новый вариант модернизации зенитного ракетного комплекса "Печора-2А", предлагаемый зарубежным партнерам.

Целями модернизации являются:

- продление сроков эксплуатации за счет замены аналоговой аппаратуры обработки сигналов, определения координат цели и ракет, выработки команд управления, тренировки боевых расчетов и другой на современную цифровую аппаратуру;

- повышение тактико-технических характеристик за счет реализации цифровых алгоритмов обработки информации и управления;

- улучшение эксплуатационных характеристик комплексов.

В состав зенитного ракетного комплекса (ЗРК) входят:

- модернизированная радиолокационная станция наведения ракет (СНР-125М-2А);

- модернизированная аппаратная кабина управления (УНК-М2А);

- антенный пост (УНВ);

- передвижная ремонтная мастерская (ПРМ);

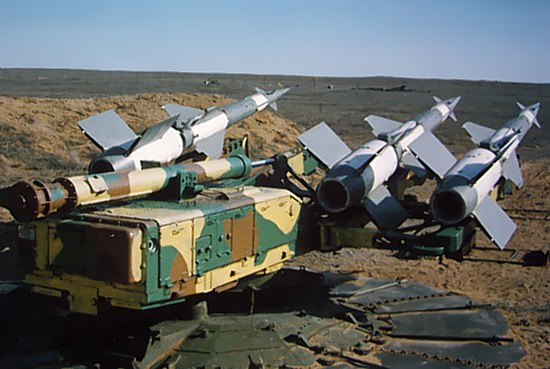

- ракетная батарея (до четырех пусковых установок 5П73, восемь транспортно-заряжающих машин ПР-14АМ);

- система электроснабжения;

- средства технического обеспечения;

- зенитные управляемые ракеты (ЗУР) 5В27Д.

Дополнительно ЗРК могут придаваться радиолокационные средства обнаружения и целеуказания РЛС П-12иП-15.

Управление боевой работой ЗРК осуществляется из аппаратной кабины. Поступающие с РЛС П-15 и/или П-12 данные о воздушной обстановке отображаются на выносном индикаторе. После выбора цели производится разворот станции по азимуту в направлении цели и осуществляется ее допоиск по углу места и ази­муту. Обнаруженная цель берется на сопровождение по трем координатам. Оно может производиться автоматически или ручным способом операторами ручного сопровождения (PC). Возможно смешанное сопровождение. При воздействии на целевой радиолокационный канал пассивных помех и/или отражений от местных предметов включается режим СДЦ (селекции движущихся целей). При воздействии активных помех - режим КН (когерентного накопления сигнала). Кроме этого, используется телевизионный канал, позволяющий сопровождать цель по углам ручным способом оператором или в режиме автоматического сопровождения (АС).

ЗРК - одноканальный по цели, и двухканальный - по ракете. На одну цель могут наводиться до 2-х ракет. Старт ракет наклонный, с пусковой установки, синхронно связанной силовыми приводами управления с приводами антенной системы СНР.

Управление полетом ракеты и наведение ее на цель осуществляются по радиокомандам, поступающим от СНР, а подрыв боевой части - по команде от радиовзрывателя (РВ) при подлете на дальность срабатывания РВ, либо по команде от СНР при стрельбе по целям, летящим ниже 50 м.

Средства системы размещаются в перевозимых прицепах и полуприцепах.

Электроснабжение средств системы - от передвижных дизель-электростанций или от промышленной сети.

ЗРК "Печора" - всепогодный комплекс и может экс­плуатироваться в различных климатических условиях.

В соответствии с разработанной конструкторской документацией модернизация ЗРК базируется на использовании унифицированной цифровой аппаратуры, выполненной с применением технических решений, реализованных в ЗРС С-300ПМУ1.

При модернизации ЗРК "Печора" 46 блоков с ана­логовой аппаратурой за­меняются тремя блоками, выполненными с использо­ванием современных технологий и элементной базы. Дополнительно вводятся три цифровых блока с новыми функциями: борьба с помехами; АС в телевизионном канале; управление антенной. Время для проведения регламентных работ при этом сокращается в 2 - 2,5 раза, а потребление электроэнергии уменьшается на 20 - 35 процентов.

Аппаратура, используемая для модернизации ЗРК "Печора" до уровня ЗРК "Печора-2А", на 90 процентов унифицирована с аппаратурой, используемой для модернизации ЗРК "Волга".

Работы по модернизации предусматривают проведе­ние профилактического ремонта по программе и методикам оценки технического состояния не изымаемой аналоговой аппаратуры. Все работы могут проводится в местах эксплуатации. Объем и направле­ние модернизации могут уточняться по желанию заказчика.  По оценке разработчика ЗРК "Печора" - НПО "Алмаз", данная модернизация наиболее целесообразна по критерию "стоимость - эффективность".



Основные характеристики:



Печора-М

Печора-2А

Режимы работы целевого
канала СНР:





радиолокационный

есть

есть

телеоптический

есть

есть

радиолокационный с когерентным накоплением

нет

есть

Максимальная скорость поражаемой цели, м/с

700

700

Границы зоны поражения цели при отсутствии радиопомех:





верхняя, км

18

20

нижняя, км

0,02

0,02

дальняя (наклонная дальность), км:





на высоте 0,5 км

18

23

на высоте 6 км

22

28

на высоте 14 - 20 км

25

28

ближняя (горизонтальная
дальность)

3,0

3,5

Максимальный параметр поражаемой цели, км

16

24

Время автоматического захвата цели на АС, с

8

2,5-3

Параметры автоматизированного прибора пуска (АПП):





время выработки данных, с

7

2

точность оценки дальности
до точки встречи, км

1,5-3,0

0,3

Индикация формуляра цели: азимут, угол места, дальность,
высота, скорость, параметр

нет

есть

Индикация гарантированной зоны поражения, промаха

нет

есть

Наличие тренажера

аналоговый

Программно-цифровой
