Модернизированный зенитный ракетный комплекс "Печора-2М"

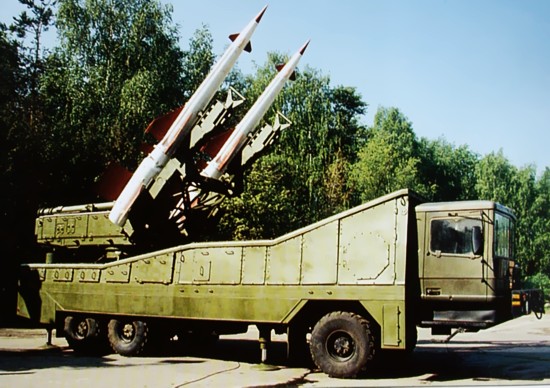

ЗРК "Печора-2М"



Основными целями модернизации являются:

- восстановление ресурса комплекса путем замены и перевода аппаратуры на современную элементную базу;

- повышение боевых возможностей комплекса за счет расширения зоны поражения современных СВН в простой и сложной помеховой обстановке;

- повышение удобства, сокращение объема, времени технического обслуживания средств комплекса.

Модернизация предусматривает:

- повышение помехозащищенности комплекса от активных и пассивных помех;

- введение новой телеоптической системы для обнаружения и автосопровождения целей в пассивном режиме работы в дневное и ночное время от лазерного дальномера;

- расширение зоны поражения за счет введения модернизированных цифровых устройств определения координат и аппаратуры выработки координат (УКВ), повышающих точность сопровождения цели;

- повышение возможности обнаружения малоразмерных и низколетящих целей;

- введение новых рабочих мест операторов наведения и пуска, выполненных на современной элементной базе с выводом на экраны информации от радио- и оптического каналов, информации о параметрах движения и типе цели, зоне ее поражения, готовности ПУ и другой необходимой информации;

- установку встроенного модернизированного тренажера для подготовки операторов;

- обеспечение встроенного автоконтроля с выдачей информации о неисправности, включая до сменного элемента (ячейки, модуля);

- замену основной аппаратуры на новую, выполненную на современной элементной и техно-логической базе. Процент замены аппаратуры составит: кабина УНК -100 %, антенный пост УНВ - 80 %, пусковая установка - 80 %;

- сокращение номенклатуры запчастей в 8 -10 раз.

Модернизация может быть выполнена в двух вариантах:

- контейнерный - со штатными средствами транспортирования пусковой установки (ПУ), антен-ного поста УНВ и штатными средствами электроснабжения;

- мобильный - с установкой ПУ, поста УНВ и кабины управления на автошасси и автономными средствами электроснабжения.

При модернизации кабины управления УНК старое оборудование изымается полностью. Вводится современная аппаратура приема, отображения и обработки информации, средства контроля, тренировки и документирования на базе современной вычислительной техники.

Новое оборудование включает в себя: автоматизированные рабочие места: командира, оператора пуска, операторов наведения, компьютер управления и контроля, аппаратуру обмена информацией, аппаратуру записи параметров, тренажер и другое оборудование. Аппаратура монтируется в новом контейнере, устанавливаемом на автошасси. Кабина может иметь оборудование для подъема ее при установке на автошасси и снятия при размещении на позиции.

При модернизации поста УНВ изымается аппаратура приемного устройства, средства телеопти-ческого визира. Вводится новое оборудование, созданное на основе современной вычислительной техники и твердотельной технологии: приемная аппаратура (высокочастотная часть и главные усилители), система защиты от помех, цифровая система селекции движущихся целей (СДЦ), устройство выработки команд управления и координатные системы, синхронизатор, компьютер управления и контроля, источники питания и другое оборудование. Устанавливается новый передатчик команд управления, более совершенный телеоптический визир, лазерный дальномер и новые элементы управления приводом антенны и средства обмена информацией с кабиной УНК.

Антенный пост УНВ-2 монтируется на автомобильном шасси и обеспечивается автономными средствами электроснабжения и системой автогоризонтирования. Вводится гидропривод подъема и опускания антенной системы. На антенную систему устанавливаются антенны автокомпенсаторов помех и системы спутниковой навигации.

При модернизации пусковой установки вводится высоконадежная аппаратура системы контроля, управления стартом, управления приводом, обмена информацией с кабиной УНК-2.

Пусковая установка монтируется на автомобильном шасси и обеспечивается автономными средствами электроснабжения, аппаратурой спутниковой навигации и системой автогоризонтирования. Заряжание ПУ производится с использованием новой или модерни-зированной транспортно-заряжающей машины ПР-14-2М.

Модернизация ЗУР 5В27Д заключается в модернизации двигателя первой ступени, боевой части и радиовзрывателя, обеспечивающих расширение зоны поражения максимальной наклонной дальности до 32 км и повышение вероятности поражения. Уменьшается высота нормальной работы радиовзрывателя по низколетящим целям с 60 до 20 м. Увеличиваются возможности по поражению воздушных целей за счет увеличения общего веса поражающих элементов в 1,6 раза и числа осколков в 3,7 раза.



Основные характеристики:



"Печора"

"Печора-2М"

Зона обнаружения (ЭОП 2 кв. м), км:





без помех при высоте цели 7 км

 -

69

в условиях активных помех при высоте цели 7 км

-

35

без помех при высоте цели 0,35 км

-

35

Зона поражения, км:





по дальности

2, 5 - 25

2,5-32

по высоте

0,02-18

0,02 - 20

Время развертывания (свертывания) на позиции, мин.

более 90

До 30

Количество пусковых установок

до 4

До 8

Число целевых каналов:





при одном УНВ

один

один

при двух УНВ

-

два

Возможность полученияи обработки автоматизированной информации о целях с КП и СРЦ

обеспечена

до 16 целей

Расстояние между кабиной управления (УНК) и центром позиции (УНВ), м

до 20

до 150

Максимальное расстояние от ПУ до кабины управления, км

до 0,07

до 10

Возможность обнаружения и сопровождения цели телеоптическим каналом:





днем

обеспечена

обеспечена

ночью

не обеспечена

обеспечена

в инфракрасном диапазоне (тепловизором)

не обеспечена

обеспечена

Возможность работы в условиях пассивных радиопомех

ограничена

обеспечена

Возможность работы при воздействии активных радиопомех по боковым лепесткам

ограничена

обеспечена

Число проверяемых параметров при техобслуживании

более 400

до 80

Номенклатура запчастей

более 3000

до 300
