Зенитная ракетная система С-300ПМУ2 "Фаворит"

ЗРС С-300ПМУ2 "Фаворит"

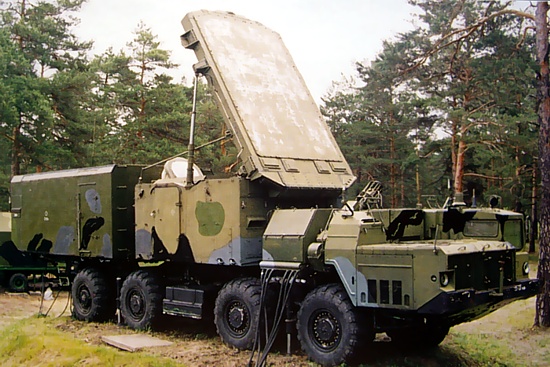

РПН 30Н6Е1
Радиолокатор подсвета и наведения 30Н6Е1

Система противовоздушной обороны "Фаворит" - зенитная ракетная система С-300ПМУ2 "Фаворит"  с ракетами 48Н6Е2 и средствами 83М6Е2 - предназначена для обороны важнейших административных, промышленных и военных объектов от ударов средств воздушного нападения, в том числе нестратегических баллистических ракет, летящих со скоростями до 2800 м/с, а также ракет, имеющих малую эффективную площадь рассеяния (от 0,02 м2).

Мобильная многоканальная система  "Фаворит" обеспечивает ведение боевых действий как самостоятельно, так и во взаимодействии с вышестоящими средствами управления (ВСУ) или внешними средствами радиолокационной (РЛ) информации.

Ведение боевых действий самостоятельно осуществляется по совокупности информации от РЛ средств, входящих в состав СУ 83М6Е2 и ЗРС С-300ПМУ2, а также придаваемых системам С-300ПМУ2 дополнительных радиолокационных средств: радиолокационной станции (HBO) 76H6, радиолокационной станции (ВВО) 96Л6Е или радиолокационной станции 36Д6.

Система "Фаворит" образует группировку ПВО, в которую входят средства управления 83М6Е2 и до 6 зенитных ракетных систем С-300ПМУ2 с ракетами 48Н6Е2, 48Н6Е. Система ПВО "Фаворит" обеспечивает одновременный обстрел до 36 целей с наведением на них до 72 ЗУР. В СУ 83М6Е2 предусмотрена также возможность управления боевой работой ЗРС С-300ПМУ1.

В СУ 83М6Е2 предусмотрена возможность сопряжения с ВСУ и РЛС радиолокационного поля с трассовым выходом с адаптацией программно-аппаратного обеспечения СУ 83М6Е2. Имеются возможности по доработке СУ 83М6Е2 для управления другими стрельбовыми средствами (до 4-х). Система ПВО "Фаворит" создана на основе модернизированных СУ 83М6Е и ЗРС С-300ПМУ1. Совершенствование аппаратуры и программно-алгоритмического обеспечения наземных средств, ввод ракеты 48Н6Е2 с модернизированным боевым снаряжением, интеграция ЗРС и СУ в единую систему ПВО, использование новых радиолокационных средств, придаваемых ЗРС, позволили:

-  повысить эффективность поражения всех типов целей;

- достичь эффективного разрушения (подрыва) головных частей (ГЧ) баллистических ракет на траектории их полета при применении ЗУР 48Н6Е2 за счет совершенствования алгоритмов наведения и модернизации ее боевого снаряжения;

- поражать аэродинамические цели на дальностях до 200 км на встречных и догонных курсах без разрывов зон поражения на параметре;

- повысить автономность ведения боевых действий ЗРС;

- использовать, наряду с ракетами 48Н6Е2, ракеты 48Н6Е;

- расширить возможности интеграции зенитного ракетного вооружения в различные системы обороны.



Состав ЗРС:

Состав

С-300ПМУ

С-300ПМУ1

С-300ПМУ2

РПН

30Н6

30Н6Е; 30Н6Е1

30Н6Е2

ТПУ

5П85СУ; 5П85ДУ

5П85СЕ; 5П85ТЕ

5П85СЕ2; 5П85ТЕ2;

ЗУР

5В55Р; 5В55К

48Н6Е; 5В55Р в реж. «К»

48Н6Е2; 48Н6Е

СУ в составе:

-

83М6Е

83М6Е2

ПБУ

-

54К6Е

54К6Е2

РЛО

-

64Н6Е

64Н6Е2



Основные характеристики:



С-300ПМУ

С-300ПМУ1

С-300ПМУ2

Количество:







поражаемых целей, одновременно находящихся в полете

До 6

До 6

До 6

одновременно наводимых ракет

До 12

До 12

До 12

Зона поражения, км:







аэродинамических целей:







по дальности

7-75 ракетой 5В55Р 7-50 ракетой 5В55К

5-150

3-200

по высоте

0.025-25

0.01-27

0.01-27

баллистических целей:







по дальности

7-35

5-40

5-40

по высоте

7-25

2-25

2-25

Радиальная скорость поражаемых целей, м/с

До 1160

До 2800

До 2800

Сектора автономного обнаружения (угол места х азимут), град.:







по низколетящим целям

1x105

1x90

1x90

по аэродинамическим целям на малых, средних и больших высотах

4x12

5x64
14x64

5x64
14x64

по баллистическим целям

-

10x32

10x32

Время:







реакции по аэродинамическим целям при целеуказании от СУ, с

9-11

9-11

9-11

развертывания (свертывания), мин.

5

5

5

Темп стрельбы, с

3

3

3

Разрушение ГЧ БР на траектории их полета

нет

есть

есть

Скорость передвижения боевых средств, км/ч:







по шоссе

60

60

60

по грунтовым дорогам

40

40

40

Запас хода без дозаправки средств с учетом 2-х часов работы, км

500

500

500

Эксплуатационный срок службы, лет

10

20

20

Боевой расчет, чел,

6

6

6
