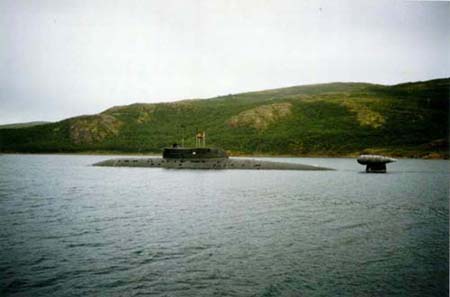

Ракетный подводный крейсер с крылатыми ракетами проекта 945

Ракетный подводный крейсер с крылатыми ракетами проекта 945

Параллельно с работами по проектированию многоцелевых атомных подводных лодок второго поколения, в ведущих конструкторских бюро страны, отраслевых и флотских научных центрах, велись поисковые работы по АПЛ третьего поколения. В частности, Горьковское (ныне нижегородское) ЦКБ-112 "Лазурит" в начале 60-х годов разработало предэскизный проект под номером 673 - многоцелевую атомную подводную лодку, в конструкции которой было заложено много передовых решений - полуторакорпусная схема, обводы, оптимальные с точки зрения гидродинамики (без ограждения рубки), одновальная энергетическая установка с одним реактором и т. п. В дальнейшем работы по новым многоцелевым АПЛ в Горьком были продолжены. Одна из таких проработок и была в 1971 году положена в основу проекта первого советского атомохода 3-го поколения.

Расширение боевых возможностей американского флота - в первую очередь, его подводной составляющей, развивавшейся в 1960-80-х наиболее динамично, требовало резкого увеличения противолодочного потенциала советского ВМФ. В 1973 г. в нашей стране в рамках комплексу программы "Аргус" была разработана концепция противолодочной обороны страны. В рамках этой концепции ЦНПО "Комета" (генеральш конструктор А.И. Савин) началась реализация программы создания комплексной системы освещения обстановки "Нептун" (КСОПО "Нептун"), включающей: - центральное звено системы центр сбора, обработки, отображен и распределения информации, отражения; - стационарные системы освещения подводной обстановки, работающие по различных физическим полям ПЛ; - гидроакустические буи, выставляемые в океанах кораблями и самолетами; - космические системы обнаружения подводных лодок по различным демаскирующим признакам; - маневренные силы, включающие самолеты, надводные корабли, подводные лодки. При этом атомные многоцелевые подводные лодки нового поколения, обладающие повышенными поисковыми возможностями, рассматривались, как одно из важнейших средств обнаружения, слежения и (после получения соответствующей команды) уничтожения субмарин противника.

Тактико-техническое задание на разработку большой атомной многоцелевой подводной лодки было выдано в марте 1972 г. При этом ВМФ ставилась задача ограничить водоизмещение в пределах, обеспечивающих строительство кораблей на внутренних заводах страны (в частности - на горьковском заводе "Красное Сормово). Основным назначением новых АПЛ проекта 945 (шифр "Барракуда") должно было стать слежение за ракетными подводными лодками и авианосными ударными группами потенциального противника, а также гарантированное уничтожение этих целей с началом боевых действий. Главным конструктором проекта являлся Н.И. Кваша, а главным наблюдающим от ВМС - И.П. Богаченко.

Принципиально важным элементом новой АПЛ было применение для изготовления прочного корпуса титанового нового сплава, обеспечивающего увеличение предельной глубины погружения в 1,5 раза по сравнению с АПЛ второго поколения. Использование титанового сплава высокой удельной прочности позволяло за счет уменьшения массы корпуса сэкономить на водоизмещении лодки до 25-30%, что делало возможным постройку АПЛ в Горьком и транспортировку ее внутренними водными путями. Кроме того, титановая конструкция позволяла резко уменьшить магнитное поле корабля (по этому параметру атомоходы 945 проекта сохраняют мировое лидерство среди подводных лодок и в настоящее время).

Однако использование титана вело к существенному росту стоимости АПЛ и по технологическим причинам ограничивало число строящихся кораблей, а также число предприятий судостроения, участвующих в программе (технология постройки титановых корпусов не была освоена в Комсомольске-на-Амуре). По сравнению с АПЛ предыдущего поколения торпедно-ракетный комплекс новой лодки должен был обладать вдвое увеличенным боезапасом, возросшей, за счет применения новых боеприпасов и усовершенствованной системы целеуказания, дальностью стрельбы (в три раза для ракето-торпед и в 1,5 раза - для торпед), а также повышенной боеготовностью (время подготовки к стрельбе первым залпом сокращалось в два раза).

В декабре 1969 г. в ОКБ Минавиапрома "Новатор" под руководством главного конструктора Л.В. Люльева начались работы по созданию новых противолодочных ракетных комплексов второго поколения "Водопад" (ка-либр533 мм) и "Ветер" (650 мм), предназначенных, в первую очередь, для оснащения перспективных АПЛ 3-го поколения. В отличие от своего предшественника, ПЛРК "Вьюга-53", "Водопад" должен был комплектоваться как специальной боевой частью, так и Самонаводящейся малогабаритной (торпедой УМГТ-1 (разработчик НПО "Уран") с дальностью реагирования по акустическому каналу 1,5 км, дальностью хода до 8 км и максимальной скоростью 41 уз. Использование двух типов комплектации значительно расширяло диапазон применения оружия. По сравнению с комплексом Вьюга-53", у "Водопада" резко возрастала максимальная глубина старта ракеты (до 150 м), увеличивался диапазон дальностей стрельбы (с глубин 20-50 м - 5-50 км, со 150 м - 5-35 км), существенно уменьшалось время предстартовой подготовки (10 с). "Ветер", имеющий в два раза большую, чем у "Водопада", максимальную дальность, также мог комплектоваться как торпедой УМГТ, так и ядерной боевой частью; Комплекс "Водопад" под индексом РПК-6 поступил на вооружение ВМФ в 1981 году (им оснащались не только АПЛ, но и надводные корабли), а "Ветер" (РПК-7) -в 1984 году.

Еще одним новым типом оружия, внедренным на АПЛ 3-го поколения, стала телеуправляемая самонаводящаяся в двух плоскостях торпеда типа ТЭСТ-71. Она была предназначена для поражения подводных лодок и оснащена активно-пассивной гидроакустической системой самонаведения, которая совместно с системой телеуправления по проводам обеспечивала наведение на цель в двух плоскостях. Наличие системы телеуправления позволяло осуществлять контроль за маневрированием торпеды и работой аппаратуры самонаведения, а также управлять ими в процессе выстрела. Оператор на борту АПЛ, в зависимости от складывающейся тактической ситуации, мог запретить самонаведение торпеды или перенацелить ее.

Электрическая силовая установка обеспечивала движение торпеды в двух режимах - поисковом (на скорости 24 узла) и режиме сближения (40 узлов) с многократным переключением режимов. Максимальная дальность хода (в зависимости от преобладающей скорости) находилась в пределах 15-20 км. Глубина поиска и поражения цели составляла 2-400 м. По уровню скрытности применения ТЭСТ-71 значительно превосходила американскую торпеду с МК.48 с поршневым двигателем, хотя последняя, при сопоставимой дальности, обладала несколько большей скоростью хода (50 узлов).

Для освещения подводной и надводной обстановки и целеуказания оружию было решено применить усовершенствованный гидроакустический комплекс МГК-503 "Скат". Благодаря мерам по снижению шумности АПЛ и уменьшению собственных помех при работе ГАК дальность обнаружения целей по сравнению с АПЛ второго поколения увеличилась более чем в два раза.

Новые системы радиоэлектронного вооружения позволили уменьшить предельную ошибку в определении места в пять раз, а также существенно увеличить интервалы между всплытиями для определения координат. Дальность связи возросла в два раза, а глубина приема радиосигналов - в три раза.

Для отработки вопросов прочности и технологии заводом "Красное Сормово" были построены натурный отсек из титанового сплава, а также полунатурный отсек из другого, более прочного сплава титана, предназначенного для использования на перспективных сверхглубоководных АПЛ. Отсеки были доставлены в Северодвинск, где в специальной доккамере прошли статические и усталостные испытания.

АПЛ 945-го проекта предназначена для ведения борьбы не только с ракетными подводными лодками противника, но и с надводными кораблями из состава авианосных соединений и ударных группировок. Повышение боевого потенциала достигалось за счет усиления ракетно-торпедного и торпедного вооружения, прогресса в развитии систем обнаружения, целеуказания, связи, навигации, внедрения информационно-управляющих комплексов, а также улучшения основных тактико-технических элементов - скорости, глубины погружения, маневренности, скрытности, надежности и живучести.

Подводная лодка проекта 945 выполнена по двухкорпусной схеме. Легкий корпус имеет эллипсоидную носовую и веретенообразную кормовую оконечности. Закрытие забортных отверстий осуществляется при помощи шпигатных затворов и кингстонов на всех цистернах главного балласта. Прочный корпус, выполненный из титанового сплава, имеет относительно простые формообразования - цилиндрическая средняя часть и конические оконечности. Концевые переборки - сферические. Конструкция крепления к корпусу прочных цистерн исключает изгибные напряжения, возникающие при обжатии лодки на глубине. Корпус лодки разделен на шесть водонепроницаемых отсеков, Имеется система аварийного продувания двух цистерн главного балласта с помощью продуктов сгорания твердого топлива.

Экипаж лодки - 31 офицер и 28 мичманов, для которых созданы относительно хорошие условия обитаемости. АПЛ оборудована всплывающей спасательной камерой, способной вместить весь ее экипаж.

Лодка оснащена гидроакустическим комплексом МГК-503 "Скат-КС" (с аналоговой обработкой информации). Комплекс связи "Молния-М" включает систему спутниковой связи и буксируемую антенну "Параван". Комплекс ракетно-торпедного вооружения и боевая информационно-управляющая система обеспечивают одиночную и залповую стрельбу без ограничений по глубине погружения (вплоть до предельной).

Головная лодка 945-го проекта, К-239 "Карп", была заложена в Сормово 8 мая 1982 г., спущена на воду 29 июля 1983 г. и вступила в строй 21 сентября 1984 г. Второй однотипный корабль, К-276 "Краб", был заложен в августе 1983 г. и спущен на воду в апреле 1984 г. АПЛ вошла в состав ВМФ осенью 1987 г, В 1996 году К-276 (командир капитан 1 ранга В. Соколов) присвоено более благозвучное название - "Кострома".

Тактико-технические характеристики
Длина, м
107,0
Ширина, м
12,2
Осадка, м
8,8
Глубина погружения максимальная, м
550
Глубина погружения рабочая, м
480
Экипаж, чел 60
Водоизмещение надводное, тонн
Водоизмещение подводное, тонн
Скорость в надводном положении, узлов 19
Скорость в подводном положении, узлов 35
Автономность, суток
