Комплексы ПВО

gothic2m

Активный участник
Сообщения
1.793
Адрес
Германия
Стационар если не заметили

Мы пойдём своим путём ! (с)

Да и радара на Деривации нет. Но концепт тот же : сбивать всякую дешевую хрень дешевыми 57-мм снарядами , а не дорогими ракетами.


Demin

Заблокирован
Сообщения
5.089
Адрес
Россия

Это скорее аналог Lvkv 90

0_18d1c2_9d235751_orig


https://477768.livejournal.com/3898070.html


алексей с сахалина

Активный участник
Сообщения
14.334
Адрес
Россия

buterbrod2

Активный участник
Сообщения
5.946
Адрес
Казахстан
Подлетающие мины сшибать?
Да и радара на Деривации нет. Но концепт тот же : сбивать всякую дешевую хрень дешевыми 57-мм снарядами , а не дорогими ракетами.
Так попадать же надо.... Если радара нет, как будет определять дальность и параметры движения цели? Встроенным ПУАЗО со стереоскопическим дальномером? Или лазер есть? В описании по ссылке комплектации нет- совсем секретная, что ли?


Supremum

Активный участник
Сообщения
26.790
Адрес
Липецк
Если пуха правильная а лоб толстый - убийца беэмпыты получается.
Откуда там толстый лоб если это БМП-3? ПВО в чистом виде. Сбивать грошовые цели копеечными снарядами. А значит без воздушного подрыва ему никак. Мне больше интересует когда наши сделают такую вот штуку:

https://bmpd.livejournal.com/1264767.html


buterbrod2

Активный участник
Сообщения
5.946
Адрес
Казахстан
Да есть в этой "Деривации" в коробке на крыше башни комплекс оптико-электронного сопровождения с лазером.... Берут, значит, вражий вертол на сопровождение, лазер меряет непрерывно дальность, вычислитель определяет параметры движения, орудие разворачивается в нужную сторону с нужным углом возвышения и та-та-та...... Но подлетающую мину оне как увидят? Имхо, не пойдет....


gothic2m

Активный участник
Сообщения
1.793
Адрес
Германия
Так попадать же надо.... Если радара нет, как будет определять дальность и параметры движения цели? Встроенным ПУАЗО со стереоскопическим дальномером? Или лазер есть? В описании по ссылке комплектации нет- совсем секретная, что ли?

Сам об этом думаю. Кое-что нашёл здесь:

http://forums.airbase.ru/2015/05/t63858_5--tochmash-im-nudelmana-i-ego-proekty-v-pvo.html#p3824098

http://forums.airbase.ru/2015/05/t63858_5--tochmash-im-nudelmana-i-ego-proekty-v-pvo.html#p3824099

http://forums.airbase.ru/2015/05/t63858_5--tochmash-im-nudelmana-i-ego-proekty-v-pvo.html#p3824140


Так что лазер на Деривации должен быть, иначе воздушный подрыв исключается.


Supremum

Активный участник
Сообщения
26.790
Адрес
Липецк
Я только не понял как осуществляется управление снарядом в полёте. Радиоканал?


gothic2m

Активный участник
Сообщения
1.793
Адрес
Германия
Я только не понял как осуществляется управление снарядом в полёте. Радиоканал?

В первом случае наведение ведется по методу трех точек. Во втором случае наведение осуществляется путем корректировки траектории полета снаряда. В обоих случаях производится телеориентирование снаряда в лазерном луче.


sivuch

Активный участник
Сообщения
2.793
Адрес
Питер
Так , появился похубливый куломет (извините за мой чешский - это от Немечека) ,плевалки для аэрозолей , наподобие Пурги ,какая-то антенна над задней частью башни и непонятная , по крайней мере для меня , прямоугольная рамка - то ли антенна , то ли непонятночто


Rand0m

Активный участник
Опытный образец боевой машины 2С38 комплекса "Деривация-ПВО" в экспозиции форума "Армия-2018"
На открывающемся 21 августа 2018 года в военно-патриотическом парке "Патриот" в Кубинке очередном Международном военно-техническом форуме "Армия-2018", помимо прочего, АО «ЦНИИ «Буревестник» (Нижний Новгород, входит в состав АО «Научно-производственная корпорация «Уралвагонзавод») представляет опытный образец выполненной на основе БМП-3 боевой машины 2С38 самоходного зенитного артиллерийского комплекса по ОКР "Деривация-ПВО" с 57-мм автоматической пушкой.


Rand0m

Активный участник

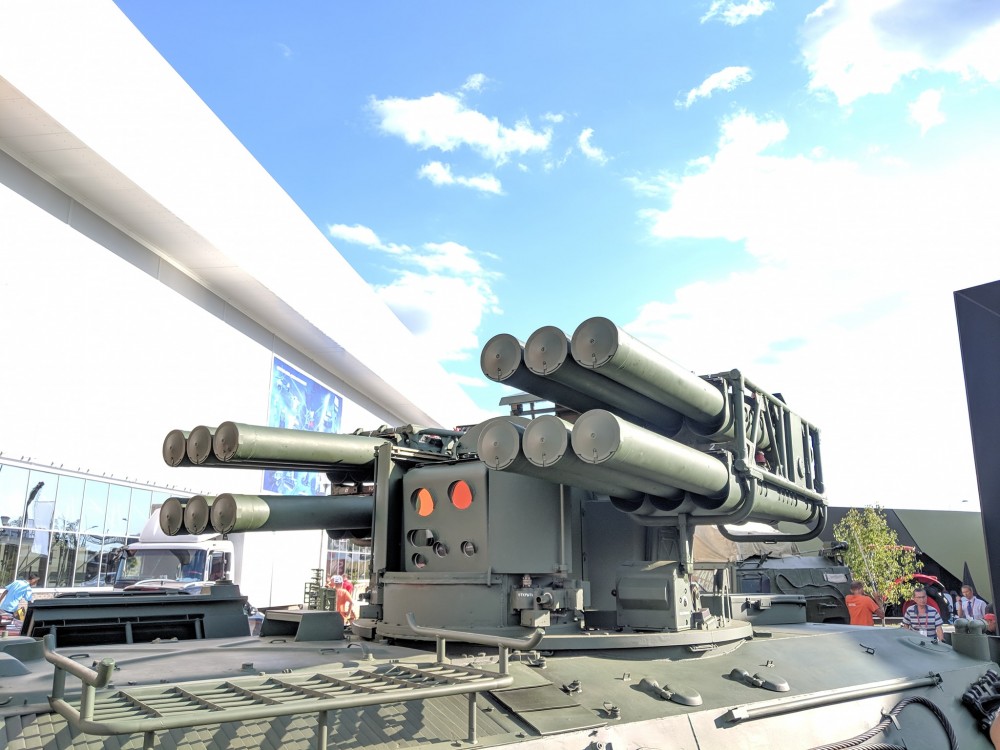

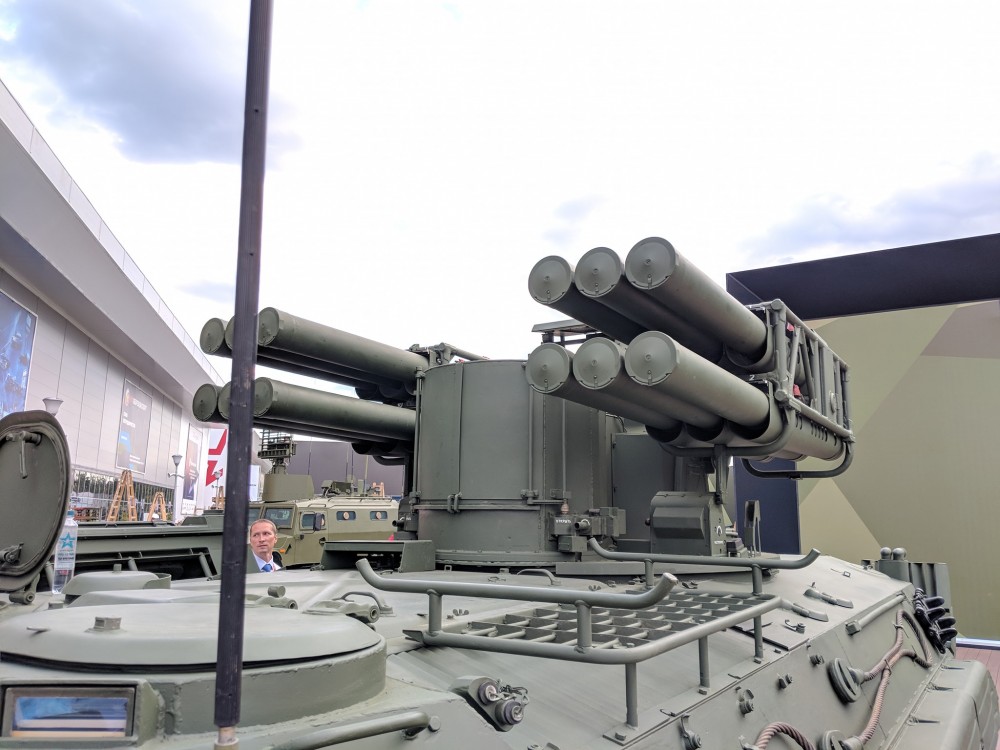

Зенитный ракетный комплекс "Сосна" в экспозиции форума "Армия-2018"

На открывающемся 21 августа 2018 года в военно-патриотическом парке "Патриот" в Кубинке очередном Международном военно-техническом форуме "Армия-2018", помимо прочего, АО «Конструкторское бюро точного машиностроения имени A.Э. Нудельмана» (входит в состав АО «НПО «Высокоточные комплексы» Госкорпорации «Ростех») впервые публично демонстрирует выполненную на шасси МТ-ЛБ боевую машину зенитного ракетного комплекса малой дальности "Сосна" с зенитными управляемыми ракетами 9М340 "Сосна-Р" с лазерной лучевой системой наведения.
Согласно официальным данным «КБ точного машиностроения им. А. Э. Нудельмана», комплекс "Сосна" предназначен для поражения практически всех средств воздушного нападения, включая средства ВТО типа крылатых ракет и управляемых авиационных ракет, в зоне ответственности: по дальности – до 10 км, по высоте – до 5 км.

ОСНОВНЫЕ ПРИНЦИПЫ ПОСТРОЕНИЯ КОМПЛЕКСА

• размещение на одной боевой машине ракетного вооружения с пусковой установкой, средств обнаружения и сопровождения цели, средств управления ракетами в полете, объединенных единой оптико-электронной системой управления (ОЭСУ) вооружением;

• применение ракетного вооружения, состоящего из 12 высокоскоростных высокоточных ракет "Сосна-Р", размещенных на ПУ, небольшая масса которых обусловила возможность исключения транспортно-заряжающей машины из состава комплекса;

• применение боевого снаряжения ЗУР оптимальной конфигурации, позволившего резко повысить эффективность воздействия за счет увеличения массы разнесенных БЧ и применения неконтактно-контактного лазерного взрывателя с непрерывной круговой диаграммой излучения с адаптивным временем подрыва;

• применение специально разработанной оригинальной многоканальной автоматической высокоточной, практически всепогодной и всесуточной ОЭСУ;

• использование комбинированной системы управления ракетным вооружением – радиокомандной системы на стартовом участке, после отделения двигателя и вывода ракеты на линию визирования – телеориентирование в лазерном луче;

• обеспечение возможности обнаружения целей автономно с помощью ОЭСУ с секторным обзором и в режиме получения автоматизированного целеуказания.


ОСНОВНЫЕ ДОСТОИНСТВА ЗРК "СОСНА"

• высокая эффективность боевого применения, в том числе по высокоскоростным и низколетящим целям, а также по вертолетам на подскоке;

• высокая степень автоматизации процесса боевой работы;

• возможность ведения боевой работы в любое время суток и в затрудненных метеоусловиях;

• скрытность процесса подготовки стрельбы и высокая живучесть;

• отсутствие ограничения по минимальной высоте полета поражаемой цели;

• нечувствительность к радиолокационным и оптическим средствам подавления, применяемым противником;

• возможность ведения стрельбы в движении.


Основные характеристики комплекса:

Вооружение - 12 шт. ЗУР "Сосна-Р"
Масса ракеты в полете / в ТПК, кг - 30 / 42
Калибр до и после разделения ракеты - 130 / 72
Максимальная скорость ракеты, м/с - 900
Система наведения - комбинированная
Зоны поражения, км:
по дальности до 10,0
по высоте до 5,0
Круглосуточность применения обеспечивается
Время:
реакции, с 5 – 8
перезарядки, мин 10,0
Режимы работы -автономный и при централизованном управлении



allex159

Активный участник
Сообщения
1.139
Адрес
Днепр
после отделения двигателя и вывода ракеты на линию визирования – телеориентирование в лазерном луче;
Получается метод наведения "погоня", самый энергозатратный для ракеты.


waleks

Заблокирован
Сообщения
328
Адрес
Тюмень
Система наведения - комбинированная
Брешут , хотели в начале, потом отказались . В видеороликах на ютубе , как раз комплекс был с комбинированной системой . С верху был прожектор - направленная антенна для передачи управляющих сигналов на ракету по радиосигналу.Сейчас его убрали , видимо слишком дорого , а то мог получится Панцирь без радиопрецела плюс Корнет(остался Корнет), ещё одно чудо инженерной мысли)). Как к стати и Деревация , у неё тоже принцип Одна цель- Один выстрел, из ствола тоже запускают "мини Корнет". Если Деревация будет как опция для всех 57мм пушек то ещё ничё так интересно. Если чисто как ЗРК(я не оговорился) - смысла мало , её ракета-снаряд тоже как бы не дёшев.
А если для Панциря реально сделают "Гвоздь" - Что Сосна , что Деревация ПВО так и будут по выставкам ездить.
Можете не соглашаться, потом проверим)).

http://alternathistory.com/content/...itnogo-artilleriyskogo-kompleksa-polya-boya-0
может уже выкладывали, сдесь про сам зенитный снаряд для Деревации

Последнее редактирование:

Rand0m

Активный участник
Брешут , хотели в начале, потом отказались . В видеороликах на ютубе , как раз комплекс был с комбинированной системой . С верху был прожектор - направленная антенна для передачи управляющих сигналов на ракету по радиосигналу.Сейчас его убрали , видимо слишком дорого , а то мог получится Панцирь без радиопрецела плюс Корнет(остался Корнет), ещё одно чудо инженерной мысли)). Как к стати и Деревация , у неё тоже принцип Одна цель- Один выстрел, из ствола тоже запускают "мини Корнет". Если Деревация будет как опция для всех 57мм пушек то ещё ничё так интересно. Если чисто как ЗРК(я не оговорился) - смысла мало , её ракета-снаряд тоже как бы не дёшев.
А если для Панциря реально сделают "Гвоздь" - Что Сосна , что Деревация ПВО так и будут по выставкам ездить.
Можете не соглашаться, потом проверим)).

http://alternathistory.com/content/...itnogo-artilleriyskogo-kompleksa-polya-boya-0
может уже выкладывали, сдесь про сам зенитный снаряд для Деревации
Тогда печально(


Цивилизатор

Активный участник
Сообщения
621
Адрес
Москва
Брешут , хотели в начале, потом отказались . В видеороликах на ютубе , как раз комплекс был с комбинированной системой . С верху был прожектор - направленная антенна для передачи управляющих сигналов на ракету по радиосигналу.Сейчас его убрали , видимо слишком дорого , а то мог получится Панцирь без радиопрецела плюс Корнет(остался Корнет), ещё одно чудо инженерной мысли)). Как к стати и Деревация , у неё тоже принцип Одна цель- Один выстрел, из ствола тоже запускают "мини Корнет". Если Деревация будет как опция для всех 57мм пушек то ещё ничё так интересно. Если чисто как ЗРК(я не оговорился) - смысла мало , её ракета-снаряд тоже как бы не дёшев.
А если для Панциря реально сделают "Гвоздь" - Что Сосна , что Деревация ПВО так и будут по выставкам ездить.
Можете не соглашаться, потом проверим)).

http://alternathistory.com/content/...itnogo-artilleriyskogo-kompleksa-polya-boya-0
может уже выкладывали, сдесь про сам зенитный снаряд для Деревации
А много ли вы видели Панцирей в составе ПВО СВ?
