Тульский «Карабинер». Винтовка ТКБ-0145С
Об особенностях устройства 6-мм снайперской самозарядной винтовки ТКБ-0145С
В начале 1970-х годов в СССР была предпринята попытка создания стрелкового оружия с боевыми характеристиками, существенно более высокими, чем у штатного 7,62-мм винтовочно-пулемётного комплекса. Основой для создания такого оружия должен был стать новый винтовочный патрон с высокой начальной скоростью пули.
Главные соображения, взятые в основу разработки нового винтовочного патрона, были связаны с уменьшением влияния ошибок подготовки данных для стрельбы на её результаты. Наиболее значимыми из них являются ошибки в определении дальности до цели и скорости бокового ветра. Их влияние на результат стрельбы существенно зависит от дальности прямого выстрела и времени полёта пули к цели, напрямую зависящие от скорости пули. В то время решение проблемы виделось в создании патрона с подкалиберной стреловидной пулей высокой начальной скорости, аналоги которых на тот момент уже широко использовались в танковых пушках.
Винтовка ТКБ-0145С в боевом положении
10/4,5-мм опытный винтовочный патрон со стреловидной пулей (слева) и 6-мм опытный винтовочный патрон
Новые патроны разрабатывались в рамках НИР НВ5–187-73 «Конструктивно-технологическая отработка боеприпасов со стреловидными пулями и стрелкового оружия под них» в двух типоразмерах: 10/4,5 мм и 10/3,5 мм. Разработка патронов со стреловидными подкалиберными пулями шла трудно, и это подвигло специалистов ЦНИИТОЧМАШ в середине 1970 гг. в инициативном порядке взяться за разработку винтовочного патрона высокой баллистики классической конструктивной схемы калибра 6 мм. Испытания прототипов 6-мм патрона дали хорошие результаты, и в итоге, несмотря на достигнутые к началу 1980 гг. положительные результаты отработки патронов со стреловидными пулями, внимание заказчика (ГРАУ) сосредоточилось на 6-мм винтовочном патроне.
В новом 6-мм патроне была применена стальная лакированная гильза без выступающего фланца, пуля оптимальной конфигурации и мощный сферический порох. Патрон имел высокие внешнебаллистические характеристики, обеспечивая пуле начальную скорость около 1050 м/с и существенное превосходство над существующим 7,62-мм винтовочным снайперским комплексом по вероятности поражения стандартных целей, снижение веса носимого комплекта боеприпасов и меньший импульс отдачи. Патроны отрабатывались с обыкновенной и специальными пулями.
Уже в начале работ над патроном, ведущим предприятиям-разработчикам стрелкового оружия (ЦКИБ СОО (г. Тула), ЦНИИТочМАш (г. Климовск), ПО «Ижмаш» (г. Ижевск)) было выдано ТТЗ на разработку оружия под 6-мм патрон — снайперской винтовки и единого пулемёта. Снайперская винтовка разрабатывалась в рамках ОКР «Карабинер». В ТТЗ на её разработку были выдвинуты жёсткие требования по ограничению габаритов оружия по длине, связанные с необходимостью размещения оружия в отсеках боевых машин и десантирования с оружием снайперов ВДВ, что существенно повлияло на конструкцию разрабатываемых винтовок.
Винтовка ТКБ-0145С в походном положении, вид справа.
Винтовка ТКБ-0145С в походном положении, вид слева.
Александр Борисович Адов
В ЦКИБ СОО работу по созданию 6-мм снайперской самозарядной винтовки возглавил конструктор А. Б. Адов. В ходе этой работы им были разработаны несколько моделей таких винтовок: ТКБ-0145, ТКБ-0145А, ТКБ-145ВА, ТКБ-0145М и ТКБ-0145К. Вершиной развития тульских «карабинеров» стала винтовка ТКБ-0145С. Её характерными особенностями являются компоновка «буллпап», использование газоотводного двигателя автоматики с отводом газов с дульного среза, а также и складная конструкция для сокращения габаритов оружия в транспортном положении.
Отдельно следует остановиться на конструкции газоотводного двигателя винтовки ТКБ-0145С. Решение об использовании дульного газоотводного двигателя автоматики было продиктовано намерением исключить влияние функционирования автоматики на кучность стрельбы. В современном стрелковом оружии эта разновидность двигателей автоматики практически не применяется в силу сложившихся представлений о её низкой надёжности. Во многом, такое представление сформировалось под воздействием не вполне удачного войсковой эксплуатации германских 7,92-мм самозарядных винтовок G-41(W) и G-41(М), имевших такой тип двигателя автоматики. Но следует заметить, что большинство недостатков германских винтовок связаны, в первую очередь, с явно неудачным оформлением конструкции двигателей: использование ствола в качестве направляющей для кольцевого поршня, нецентренное присоединение толкателя к поршню, наличие резьбового соединения в зоне действия газов. Дульный газоотводный двигатель винтовки ТКБ-0145С устроен совершенно иначе и полностью избавлен от перечисленных выше недостатков немецких прототипов. Истекающие из канала ствола пороховые газы попадают камеру перед дульным срезом, откуда по газопроводу (трубке малого диаметра) из нержавеющей стали, поступают в газовую камеру обычной конструкции, расположенную на стволе на удалении около 220 мм от его дульного среза. Газовая камера расположена справа вверху относительно продольной оси канала ствола. Механизм, передающий усилие от газового поршня к затворной раме, вполне обычный и состоит из толкателя с пружиной. Силовое воздействие двигателя передаётся на подвижную систему автоматики путём воздействия толкателя на передний торец удлинённого отростка затворной рамы.

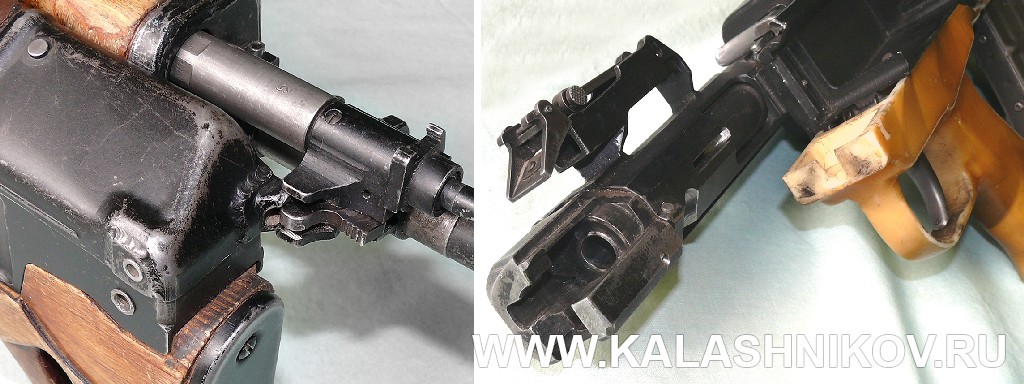

Слева. Вид на узел соединения половин винтовки в походном положении.
Справа. Казённая часть ствола и запирающая муфта снайперской винтовки ТКБ-0145С
Затвор винтовки ТКБ-0145С
Конструкция подвижной системы автоматики винтовки ТКБ-0145С — затвора и затворной рамы, а также некоторых элементов УСМ и магазина, базируется на соответствующих узлах 7,62-мм снайперской винтовки СВД. В то же время, эти части оружия глубоко переработаны, поэтому ни о каком копировании СВД говорить нельзя, винтовка ТКБ-0145С является оригинальной конструкцией. К особенностям затворной рамы относится несимметричный профиль поперечного сечения с расположением канала для пружины возвратного механизма в её правой верхней части, а также наличие специального отростка на переднем конце, на котором размещена рукоятка перезаряжания. Несимметричный профиль затворной рамы обусловлен необходимостью снижения высоты линии прицеливания при построении оружия по схеме «буллпап», что осуществлено за счёт уменьшения высоты затворной рамы и, соответственно, части оружия, находящейся под щекой стрелка. Вынос рукоятки перезаряжания вперёд за габариты затворной рамы позволил отказаться от прорези для её прохода в крышке ствольной коробке, что существенно повышает устойчивость оружия к проникновению внутрь него пыли и грязи. Возвратный механизм телескопический.
Основные части и механизмы винтовки ТКБ-0145С при неполной разборке
Чехол для винтовки ТКБ-0145С. Справа показано его размещение на стрелке при десантировании
Приведение в действие УСМ осуществляется за счёт воздействия спускового крючка на шептало посредством длинной спусковой тяги, расположенной на правой стенке ствольной коробки. Спусковая тяга работает на растяжение, что повышает её жёсткость и повышает стабильность параметров спуска. Магазин коробчатый, секторный. Подаватель изготовлен из капролона. Форма магазина отличается от магазина винтовки СВД, поскольку продиктована очертаниями гильзы винтовочного патрона, не имеющей выступающего фланца.
Основным прицелом винтовки ТКБ-0145С является оптический прицел ПСО-1 для установки которого на левой стенке коробки ствола имеется база. Дублирующим прицелом является механический секторный прицел с откидным диоптрическим целиком. Прицельная планка смонтирована в районе казённой части ствола на выступающей стойке, размечена до 1000 м. Положительным качеством прицельных приспособлений винтовки ТКБ-0145С является их размещение непосредственно на стволе, что при складывающейся конструкции оружия способствует стабильности параметров точности стрельбы.
Дульное устройство представлено в виде несъёмного щелевого пламегасителя, расположенного на переднем торце дульной камеры газоотводного двигателя. Рукоятка управления огнём изготовлена из капролона, окрашена в жёлтый цвет. Цевьё коробчатое, изготовлено из фанеры, состоит из двух половин с металлическими наконечниками.

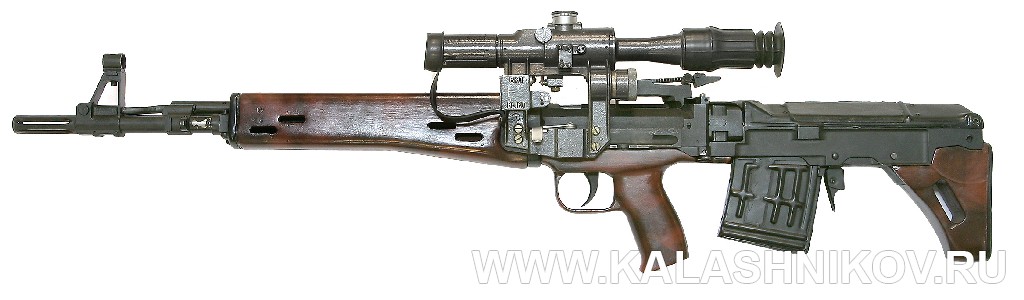

Винтовка ТКБ-0145С в боевом положении с установленным оптическим прицелом ПСО-1, вид слева
Складывание винтовки в походное положение осуществляется откидыванием блока ствольной коробки вокруг шарнира (вертикальной оси), расположенной в цапфах на правой стороне оружия, на правую сторону блока ствола. Фиксация двух половин винтовки в сложенном положении осуществляется подпружиненной защёлкой на газовой камере, входящей в вырез на крышке ствольной коробки. Оптический прицел при складывании винтовки не отделяется. В сложенном положении винтовка должна переноситься в специальном чехле вне боевой обстановки и при десантировании.
Слева. Несимметричный профиль затворной рамы позволяет понизить положение щеки стрелка над ствольной коробкой и, соответственно, существенно уменьшить высоту линии прицеливания, что актуально для оружия построенного по компоновке «булпап»
Справа. Ударно-спусковой механизм, курок спущен
Для складывания винтовки необходимо отвести подвижные части в крайнее заднее положение с постановкой на затворную задержку, вытянуть вверх за головку специальный палец, расположенный с левой стороны ствольной коробки. После вытягивания пальца он остаётся на оружии, удерживаемый от выпадения штифтом. Таким образом, соединение частей винтовки осуществляется двумя симметрично расположенными вертикальными стержнями, работающими на срез. Такая схема обеспечивает гораздо более жёсткое и живучее соединение, чем защёлка любого типа. Кроме того, конструкция узла соединения частей винтовки позволяет складывать её с присоединённым магазином и прицелом, что способствует сокращению времени изготовки десантника к стрельбе после приземления. К достоинствам винтовки ТКБ-0145С можно также отнести надёжную конструкцию механизма запирания, общую компоновку двигателя автоматики, гарантирующую приведения в действие механизмов перезаряжания после покидания пулей канала ствола, удачный баланс, удобную прикладку, небольшие габариты в сложенном положении. Недостатки, в общем, такие же, как и у большинства образцов оружия, построенных по схеме «буллпап». Дополнительно можно указать на расположение предохранителя в районе ствольной коробки, которое не позволяет пользоваться им во время стрельбы, не изменяя прикладки.
Слева. Дульная часть ствола с установленной на ней камерой отвода газов, пламегасителем и основанием мушки.
Справа. Механический прицел размечен на дистанции до 1000 м
Оригинальные компоновочные решения, разработанные А. Б. Адовым и использованные в конструкции винтовки ТКБ-0145С, защищены патентам РФ:
– конструктивная схема газоотводного двигателя автоматики с отводом газов от дульного среза ствола (№ 2046265 от 20.10.95 г.);
— схема узла складывания (№2057741 от 15.06.92 г.);
— компоновка затворной рамы с вынесенной рукояткой перезаряжания (№2067739 5.06.92 г.).
7,62-мм самозарядная винтовка ОЦ-41 под патрон .308 Win (7,62х51)
Винтовка ТКБ-0145С успешно прошла заводские испытания и получила одобрение военных специалистов. Всего было изготовлено четыре таких винтовки. Но до их полигонных испытаний дело так и не дошло: в мае 1992 года ОКР «Карабинер» была закрыта (по большей части из экономических соображений). В 1995–96 гг. А. Б. Адовым на базе винтовки ТКБ-0145С была разработана самозарядная винтовка ОЦ-41 под патрон .308 Win. (7,62х51). Кроме другого патрона, винтовка ОЦ-41 отличается от базового образца меньшей длиной ствола. Винтовка имеет хороший баланс, небольшие габариты в боевом и походном положении, а также привлекательный внешний вид. Но и это изделие развития не получило, превратившись в ещё один экспонат технического кабинета ЦКИБ СОО. А жаль, ведь на фоне бедной, в общем, палитры гражданских образцов нарезного автоматического оружия отечественной разработки, присутствующих на оружейном рынке РФ, эта винтовка могла бы стать заметным событием.
| Калибр, мм. | 6,0 |
| Шаг нарезов, мм | 200 |
| Начальная скорость пули, м/с | 1150 |
| Боевая скорострельность, выстр./мин. | 30 |
Прицельная дальность, м.
– с открытым прицелом
– с оптическим прицелом |
1000
1300 |
| Длина ствола, мм. | 720 |
| Вместимость магазина, патр. | 10 |
Длина, мм.
– в боевом положении
– в походном (сложенном) положении |
1068
834 |
| Масса (без ОП с неснаряженным магазином), кг | 4,5 |
| Дальность прямого выстрела по грудной фигуре, м. | 430 |
| Дальность прямого выстрела по ростовой фигуре, м. | 640 |
| Дульная энергия, Дж. | 5914,1 |
Автор благодарит сотрудников кафедры РиПАМ Тульского государственного университета за возможность изучения и фотосъёмки винтовки ТКБ-0145С.
