Кабель ПТРК

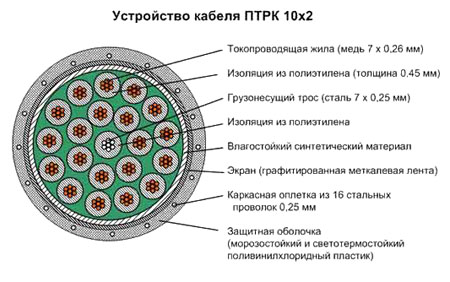

Устройство кабеля ПТРК 10х2

Боевое применение:

Полевой телефонный распределительный кабель предназначен для замены кабеля ТТВК. Могут использоваться в аппаратуре с частотой до 16кГц.

Выпускается трех видов:

ПТРК- 5х2
ПТРК - 10х2
ПТРК - 20х2

Конструкция:

Токопроводящая жила состоит из 7-ми медных проволок диаметром 0,26 мм.

Жилы изолированы полиэтиленом толщиной 0,45 мм. Пары скручены у ПТРК 5х2 парами, у остальных кабелей звёздной скруткой и обмотаны влагостойким синтетическим материалом.

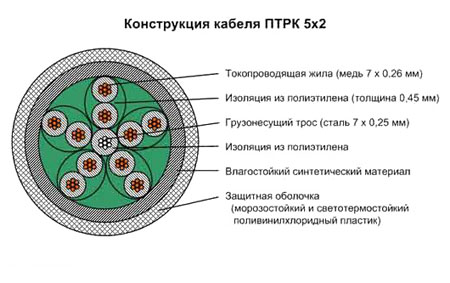

У ПТРК 5х2 в центре имеется стальной трос из 7-ми проволок диаметром 0,25 мм.

Поверх обмотки у ПТРК 10х2 и ПТРК 20х2 положена оплётка из 16-ти стальных проволок диаметром 0,25 мм.

Защитный шланг выполнен из половинилхлоридного пластика.

Основные характеристики:

	ПТРК 5Х2	ПТРК 10х2	ПТРК 20х2
Строительная длина	50, 100, 150 м	50, 100 м	50 м
Количество жил	7х0,23	7х0,23	7х0,23
Диаметр кабеля	13,0 мм	16,0 мм	21,0 мм
Прочность на разрыв	120 кг	120 кг	120 кг
Сопротивление при Т = 20°С: жилы (постоянный ток)	более 135 ом/км	более 135 ом/км	более 135 ом/км
Сопротивление изоляции	5000 мом/км	5000 мом/км	5000 мом/км
