Кабель ВСЭК

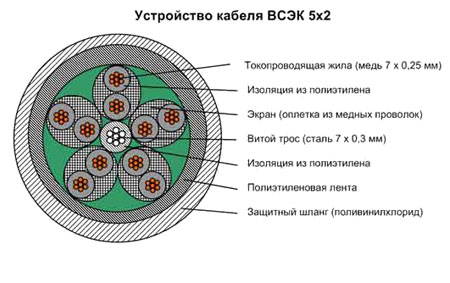

Устройство кабеля ВСЭК



Боевое применение:

Используется для монтажа аппаратных и устройств высокочастотных вводов и соединительных линий узла связи.
Выпускается двух видов:

  • ВСЭК 5х2
  • ВСЭК 10х2

Конструкция:

По конструкции аналогичен кабелю ТТВК 5х2, но изоляция и опрессовка центрального троса выполнена из полиэтилена, а защитный шланг - из поливинилхлорида. Кроме того, для обмотки 5-ти скрученных в кабель пар применена полиэтиленовая лента.

Самое главное отличие в том, что каждая пара кабеля имеет экран в виде оплётки из медных проволок.

Строительные длинны внутриузловых кабелей заканчиваются соединительными полумуфтами, которые обеспечивают быстрое подключение кабелей к аппаратным и соединение отдельных длин между собой.

Соединение кабеля ПТРК 5х2 с кабелями ТТВК и ВСЭК обеспечивается с помощью переходной муфты РМ-20 и РМ-10 (РМ - разделительная муфта).



Основные характеристики:

Строительная длина

100 м

Количество жил

7х0,25

Диаметр кабеля

13,0 мм

Прочность на разрыв

120 кг

Сопротивление при Т = 20°С:
жилы (постоянный ток)

75 ом/км

Сопротивление изоляции

1000 мОм/км
