Командно штабная машина Р-145БМ «Чайка»

Командно-штабная машина Р-145БМ предназначена для организации радиосвязи на подвижных пунктах управления по одному каналу КВ и трем каналам УКВ.

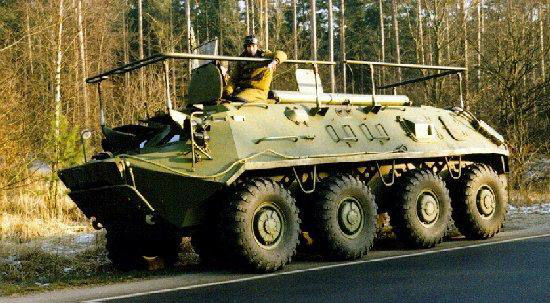

КШМ представляет собой подвижный комплекс, смонтированный на базе бронетранспортера БТР-60ПА (БТР-60ПУ), и включающий в себя сдвоенный симплексный вариант УКВ радиостанции Р-111, УКВ радиостанцию Р-123МТ, КВ радиостанцию Р-130М, устройство вызова Р-012М, аппаратуру СА, комплект коммутационной аппаратуры, комплект антенно-мачтовых устройств и систему электропитания.

Экипаж машины состоял из четырех человек. Машина поступала в штабы танковых, мотострелковых, артиллерийских полков и соединений.

Технические данные:

КШМ обеспечивает надежную двухстороннюю радиосвязь с однотипными радиостанциями в условиях среднепересеченной местности в любое время суток и года.

Радиостанции Р-111, Р-123МТ и Р-130М могут работать независимо и одновременно при выборе частот по таблице вариантов рабочих частот.

Управление радиостанциями в радиотелефонном режиме может осуществляться с двух рабочих мест радистов-операторов, двух рабочих мест командира, одного рабочего места офицера и с двух телефонных аппаратов ТА-57, подключенных к КШМ с помощью двух проводных линий длиной до 500 м каждая.

Работа через аппаратуру СА производится с одного рабочего места радиста-оператора, двух рабочих мест командира и с одного телефонного аппарата ТА-57.
