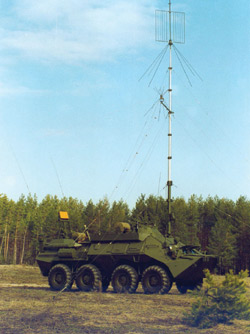

Командно штабная машина Р-149БМР

Командно штабная машина Р-149 БМР

Назначение

Командно-штабная машина Р-149БМР предназначена для обеспечения управления и связи командным, оперативным и инженерно-техническим составом в звене бригада, полк-батальон.

Оборудована радиостанциями КВ и УКВ диапазонов, аппаратурой конфиденциальной связи и передачи данных.

Задачи и решение

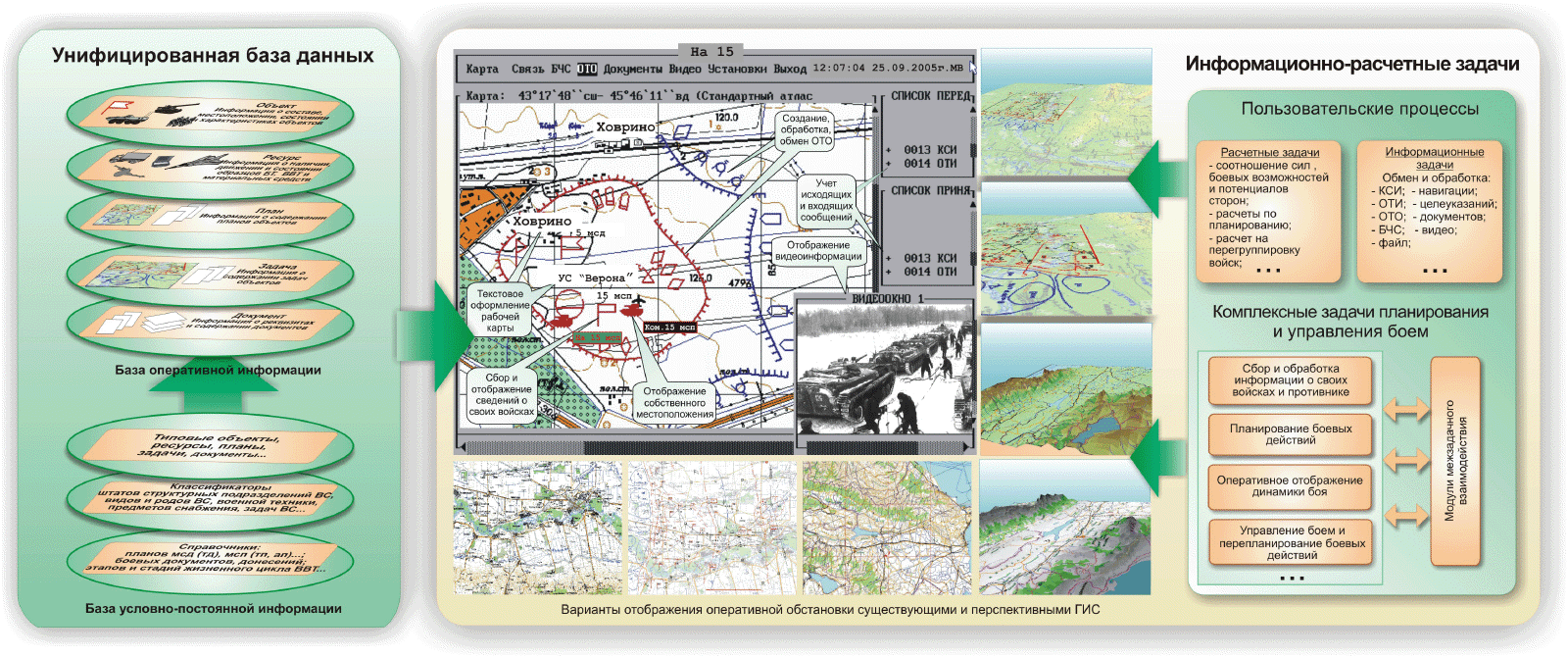

Оснащена персональными компьютерами, которые, взаимодействуя с техническими средствами связи и навигации, позволяют осуществлять набор, отображение, регистрацию, обработку, ввод, вывод текстовой информации и видеоинформации, хранение и ведение баз данных, а также определение местоположения машины на местности и автоматическое отображение координат на электронной карте.

Изделие органически вписывается в автоматизированную систему управления войсками и связи при ведении боевых действий, и существенно повышает их оперативность, непрерывность, устойчивость, мобильность и безопасность.
Использование базовых информационных технологий позволяет пользователю получить всю необходимую для принятия решения информацию с отображением на фоне рабочей карты.

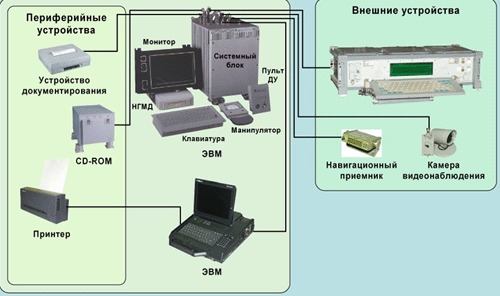

Структура

КШМ обеспечивает:

­- одновременное ведение открытой, с техническим маскированием и конфиденциальной радиосвязи и передача данных в помехозащищенных режимах по пяти радиоканалам (1 канал - КВ, 4 канала - УКВ);
­- организацию радиосвязи по аналоговым и цифровым, телеграфным, телефонным каналам и каналам передачи данных;
­- организацию спутникового канала связи;
­- определение координат местонахождения КШМ и передача их по каналам связи;
­- телевизионное видеонаблюдение местности с нанесением обстановки на электронную карту и передачу результатов по каналам передачи данных.

Командно штабная машина Р-142Н

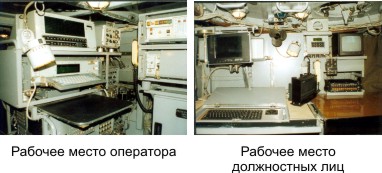

Вид рабочего места

Основные характеристики

Диапазон рабочих частот, (МГц) 1,5-30,0; 30,0-108,0
Дальность связи в КВ диапазоне, км до 350
в УКВ диапазоне, км до 60

Транспортная база - УНШ К1Ш1, модификации на МТ-ЛБу, БМП-1, БТР-80, ГАЗ-66 (Урал 43203).
