Радиолокационная станция секторного обзора 9С19 "Имбирь"

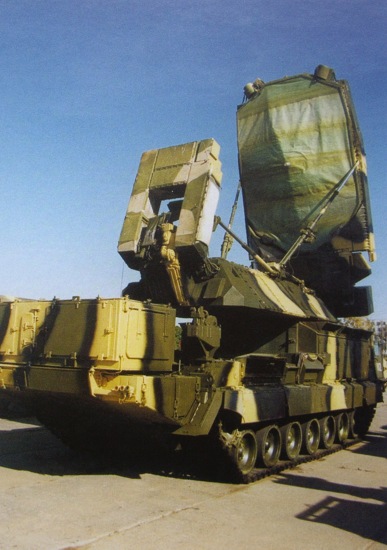

РЛС 9С19 "Имбирь"



Предназначена для обнаружения и сопровождения баллистических оперативно-тактических, тактических и аэробаплистических ракет с высоким темпом сопровождения, обеспечивающим точное построение траекторий полета целей, а также обнаружения аэродинамических целей в сложных условиях.

Радиолокационная станция используется в составе ЗРС С-300В (ВМ) и радиолокационных постов РТВ войсковой ПВО. Она представляет собой мобильную трехкоординатную секторную РЛС программного обзора с высоким энергетическим потенциалом, электронным управлением лучом ДНА в двух плоскостях. Координаты обнаружения целей с признаками опознавания и распознавания автоматически снимаются и передаются на КП ЗРС или на ПУ РТВ. Высокие тактико-технические характеристики и помехозащищенность РЛС обеспечиваются использованием современной элементной базы и прогрессивных методов обработки сигналов.

Система глубокого автоматического функционального контроля позволила минимизировать время отыскания отказов аппаратуры и обеспечить высокую боеготовность РЛС.

Аппаратура РЛС размещена на самоходном гусеничном шасси высокой проходимости. РЛС оснащена средствами автономного электроснабжения, жизнеобеспечения, радиосвязи, ориентирования и топопривязки, имеет внутреннюю телефонную связь. Предусмотрена ав-томатизация процессов развертывания и свертывания. РЛС может перево-зиться любым видом транспорта, включая воздушный, и может нормально функционировать в широком диапазоне климатических условий.

Для обеспечения технического обслуживания и ремонта в полевых условиях к РЛС придаются технические средства МТО и МРТО, размещаемые на шасси автомобиля.



Основные характеристики:

Зона обзора:

по азимуту, град.:



по аэродинамическим целям

90

по баллистическим целям

60

по углу места, град.:



по аэродинамическим целям

0-50

по баллистическим целям

26-75
Инструментальная дальность, км 200
Период обзора, с 12
Дальность обнаружения самолета-истребителя, км 230
Максимальная скорость сопровождаемой цели, м/с 4500
Максимальное количество сопровождаемых трасс 16
Точность определения координат:

по дальности, м

70

по азимуту и углу места, мин.

10-12
Точности сопровождения трасс в прямоугольной системе координат, м 15-40
Разрешающая способность:

по дальности, м

230

по азимуту, град.

1,5

по углу места, град.

0,8
Время непрерывной работы, ч 48
Максимальная скорость движения, км/ч 50
Габаритные размеры в походном положении, м 11,6 х 3,38 х 3,78
Масса, т 48
Боевой расчет, чел. 4
