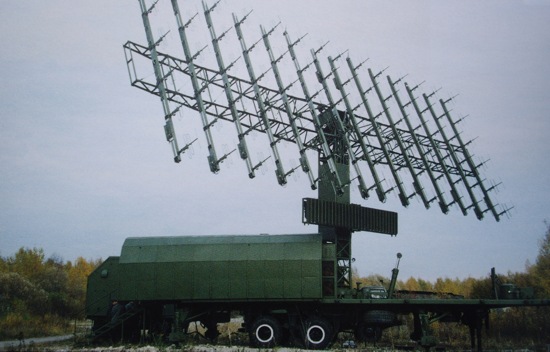

Мобильная радиолокационная станция дежурного режима "Небо-СВУ"

РЛС "Небо-СВУ"



Предназначена для контроля воздушного пространства, обнаружения, определения координат и сопровождения широкого класса современных воздушных объектов: самолетов стратегической и тактической авиации, малозаметных целей, в т.ч. выполненных по технологии "стелс", распознавания классов целей, определения их государственной принадлежности, пеленгации постановщиков активных шумовых помех, при работе как в составе автоматизированных систем управления ПВО, так и автономно.

В РЛС реализованы:

- активная твердотельная фазированная антенная решетка с приемо-передающим модулем в каждом излучающем элементе, аналого-цифровым преобразованием эхосигналов в каждой строке и возможностью программного управления лучом диаграммы направленности в вертикальной плоскости для досопровождения баллистических целей;

- полностью цифровая пространственно-временная обработка сигналов;

- гибкая адаптация системы обработки сигналов к помеховой обстановке и техническому состоянию станции;

- высокоэффективная цифровая СДЦ, обеспечивающая устойчивую проводку воздушных объектов при наличии интенсивных пассивных помех и гидрометеообразований;

- адаптивное подавление боковых лепестков диаграммы направленности.

Высокая степень автоматизации (автоматическое обнаружение, захват и сопровождение целей, автоматические съем и выдача информации), отсутствие необходимости настройки и регулировки аппаратуры, автоматический функциональный и непрерывный контроль, диагностирование неисправностей облегчают работу обслуживающего персонала.

РЛС отличается малым временем развертывания, проходимостью по дорогам любой категории. Развертывается на неподготовленной позиции. Перевозится железнодорожным, воздушным и водным видами транспорта.



Основные характеристики:

Диапазон волн метровый
Верхняя граница зоны обнаружения и измерения координат:

по высоте, км

не менее 100 – в режиме регулярного кругового обзора; не менее 180 – в режиме досопровождения

по углу места, град.

не менее 25 – в режиме регулярного кругового обзора; 45-50 – в режиме досопровождения
Дальность обнаружения аэродинамических и баллистических целей с ЭОП 1м2, км:

на высоте 0,5 км

65

на высоте 10 км

270

на высоте 20 км

380
Точность измерения координат:

дальности, м

200

азимута, мин.

30

угла места, мин.

1,5 (в диапазоне углов места от 3 до 45 град.)
Вид выходной информации трассы
Количество одновременно сопровождаемых целей 100
Темп обновления информации, с 10 и 5
Среднее время наработки на отказ, ч не менее 500
Среднее время восстановления, ч 0,5
Обслуживающий персонал, чел. 4 (в одну смену)
Количество транспортных единиц 2
Время развертывания, мин. 20
Энергопотребление, кВт 30
