Оптико-электронная станция кругового обзора (ОЭСКО) «Феникс»

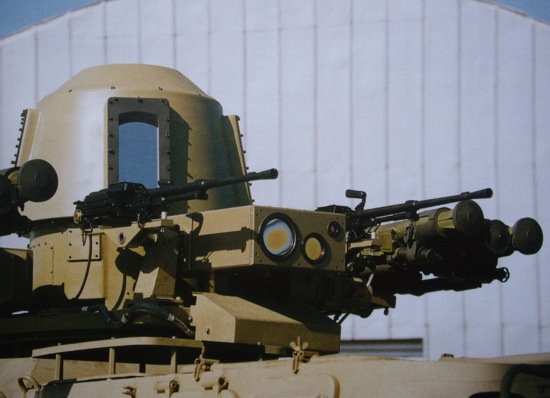

ОЭСКО "Феникс"



Предназначена для обнаружения (под контролем оператора) воздушных и поверхностных целей в ИК диапазоне, их сопровождения с изменением их азимута, дальности и угла места.

ОЭСКО решает следующие задачи:

- определяет наличие цели и время ее входа в зону действия станции с передачей соответствующей информации на пульт оператора;

- автоматическое обнаружение, сопровождение и выбор наиболее опасной цели и наведение на нее потребителей информации;

- прием целеуказания и команд на изменение режимов работы и их трансляцию в подсистемы боевой машины;

- контроль текущего состояния подсистем боевой машины (БМ) с передачей на пульт управления и отображения информации о готовности к боевой работе или о наличии отказа;

- проведение функционального контроля;

- документирование процесса боевой работы;

- обучение и тренировку операторов (боевого расчета).

ОЭСКО может быть установлена на наземных транспортных средствах, боевых машинах ПВО, стационарных вышках (постах), сторожевых, десантных кораблях, эсминцах, авианосцах.

Состав ОЭСКО:

- оптико-электронная станция кругового обзора;

- входное оптико-электронное устройство;

- спецвычислитель;

- пульты управления и отображения информации;

- пульт выносного автоматизированного рабочего места (ВАРМ);

- подъемно-поворотное устройство турельного типа с системой управления;

- источники электропитания;

- аппаратура связи;

- аппаратура топопривязки;

- аппаратура определения государственной принадлежности цели;

- узкополосный тепловизионный канал с лазерным дальномером.



Основные характеристики:

Зона обзора:



по углу места, град.

от -10 до +60

по азимуту, град.

360

Спектральный диапазон, мкм

8-12

Дальность обнаружения целей, км:



крылатых ракет, ДПЛА

5-7

вертолетов

8-9

самолетов

15-18

Поле зрения по углу места, град.

18

Частота обновления изображения, Гц

0,5

Количество одновременно обнаруживаемых целей

более 50
