Модернизированная радиолокационная станция П-18

РЛС П-18 (вариант ННИИРТ)



Вариант ННИИРТ

Предназначена для обнаружения самолетов, определения их текущих координат и выдачи целеуказания. Является одной из самых массовых и дешевых станций метрового диапазона. Ресурс этих станций в значительной мере исчерпан, а их замена и ремонт затруднены в связи с отсутствием устаревшей к настоящему времени элементной базы.

Для продления срока службы РЛС П-18 и улучшения ряда тактико-технических характеристик осуществлена модернизация станции на основе монтажного комплекта, имеющего ресурс не менее 20-25 тыс. часов и срок службы 12 лет.

В антенную систему введены четыре дополнительных антенны для адаптивного подавления активных помех, устанавливаемые на двух отдельных мачтах, Цель модернизации - создание РЛС с ТТХ, удовлетворяющими современным требованиям, при сохранении облика базового изделия за счет:

- замены устаревшей элементной базы аппаратуры РЛС П-18 на современную;

- замены лампового передающего устройства твердотельным;

- введения системы обработки сигнала на цифровых процессорах;

- введения системы адаптивного подавления активных шумовых помех;

- введения систем вторичной обработки, контроля и диагностики аппаратуры, отображения информации и управления на базе универсальной ЭВМ;

- обеспечения сопряжения с современными АСУ.

В результате модернизации:

- уменьшен объем аппаратуры;

- увеличена надежность изделия;

- повышена помехозащищенность;

- улучшены точностные характеристики;

- улучшены эксплуатационные характеристики.

Монтажный комплект встраивается в аппаратную кабину РЛС вместо старой аппаратуры. Небольшие габариты монтажного комплекта позволяют проводить модернизацию изделий на позиции.

Основные характеристики:



П-18

П-18 модернизированная

Точность измерения:





дальности, м

1400

150

азимута, мин.

47

25

Точность пеленгования постановщика активных шумовых помех, град.

±4

±0,3

Эффективность системы СДЦ, дБ, не менее

20

45

Дальность обнаружения цели с ЭОП 2,6 м:





при отсутствии помех:



на высоте 10 км

210

210

на высоте 20 км

260

270

в условиях воздействия активных шумовых помех со спектральной
плотностью 200 Вт/МГц с дальности 200 км и высоты 10 км:





на высоте 10 км

-

170

на высоте 20 км

-

200

Перестройка рабочей частоты

электромеханическая

электронная

Вид выходной информации

аналоговая

трассовая, аналоговая

Производительность

-

не менее 120 трасс

Время включения (выключения), мин

3 (5)

2,5 (1)

Среднее время наработки на отказ, ч

140

800

Энергопотребление, кВт

10

10

Передающее устройство

ламповое

твердотельное

Мощность:





импульсная, кВт

200

4,5

средняя, Вт

500

450

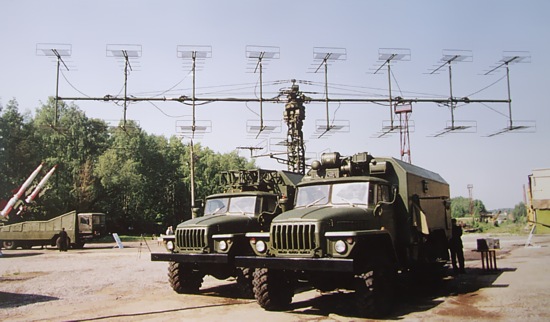

РЛС П-18 (вариант "Нител")

Вариант ОАО «Нител»

В целях повышения эффективности работы РЛС П-18 до уровня современных требований и продления ее эксплуатационного ресурса российскими предприятиями (нижегородским ОАО "Нител" и московским ЗАО "Центр технического сотрудничества радиоэлектронного комплекса") выполнен комплекс мероприятий по доработке этих радиолокаторов по следующим направлениям:

- значительно повышена защищенность от активных помех;

- повышена эффективность и стабильность работы системы защиты от пассивных помех за счет замены аналоговой аппаратуры на цифровую;

- наземный радиолокационный запросчик (НРЗ) переведен на новую элементную базу с обеспечением работы в международной системе опознавания;

- ряд блоков и узлов выполнен на современной элементной базе с улучшением эксплуатационных характеристик станции.

В результате модернизации РЛС П-18 дополнительно обеспечивается:

- автоматическая обработка сигналов и формирование трасс;

- автоматическое обнаружение и сопровождение постановщиков по-мех;

- автоматическое определение данных о высоте целей;

- автоматизация сбора и обработки данных воздушной обстановки;

- документирование данных и обмен ими в группировках.

Доработки РЛС П-18 и ее модификаций могут осуществляться поэтапно непосредственно в местах эксплуатации в соответствии с пожеланиями заказчиков.

Проведение предлагаемой комплексной доработки (модернизации) РЛС П-18 позволит существенно повысить ее возможности по обнаруже-нию в сложных помеховых условиях современных и перспективных воздушных объектов, в том числе выполненных по технологии "стелс", и сохранить этот радар в ряду конкурентоспособных до 2010 года, а также продлить его эксплуатационный ресурс на 15-20 лет.



Основные характеристики:



П-18

П-18 модернизированная

Дальная граница зоны обнаружения при воздействии помех суммарной спектральной плотностью 200 Вт/МГц (эквивалентной дальности 200 км), км:





на высоте 3000 м

не обнаруживает

84

на высоте 10000 м

не обнаруживает

150

на высоте 20000 м

не обнаруживает

162

Количество подавляемых помеховых направлений

нет

4

Защита от пассивных помех:





зона работы по дальности, км

0-150

0-350

Коэффициент подавления отражений от местных предметов, дБ

20

30

Инструментальные ошибки определения координат, км:





по плоскостным координатам

не менее 3

0,4

по высоте

не менее 2

0,8

по составляющим скорости, м/с

не определяется

20

Задержка данных (от момента обнаружения)

5-8 минут

20-30 с

Темп обновления данных

2-4 минуты

10 с

Количество одновременно сопровождаемых воздушных объектов (от каждой РЛС)

до 10-15

120

Ошибки отображения координат, км

6-12

0,8
